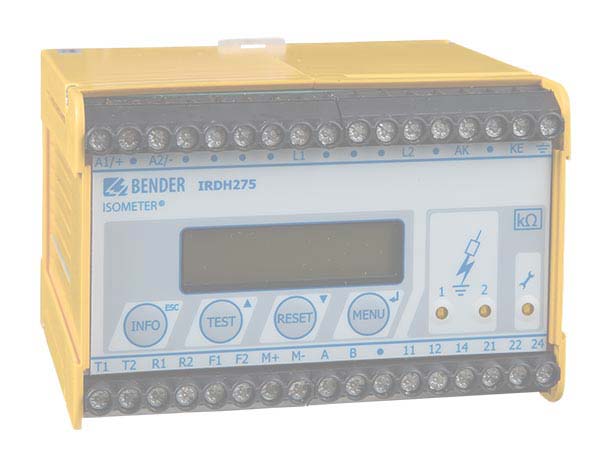

ISOMETER® IRDH275
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
Características
- Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…650 V
- Tensión nominal ampliable a través de acoplador
- Dos valores de respuesta ajustables por separado 1 kΩ…10 MΩ
- Procedimiento de medida AMPPlus
- Adaptación automática a la capacidad de derivación de red
- Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
- Autovigilancia con aviso automático
- Autotest automático seleccionable
- Conexión para indicación externa de kΩ
- Tecla Test y Reset
- Conexión tecla Test/Reset externa
- Dos relés de alarma separados, con dos contactos conmutados libres de potencial
- Circuito de corriente de trabajo o de reposo seleccionable
- Indicación en texto iluminada
- Interface RS-485
Aplicaciones
- Circuitos de corriente principal AC, DC o AC/DC
- Circuitos de corriente principal AC/DC con componentes de corriente continua conectados directamente como rectificadores de corriente, convertidores, accionamientos de corriente continua regulados a tiristores, etc.
- Instalaciones SAI, redes de baterías
- Aparatos de calefacción con controles por arranque de fases
- Instalaciones con fuentes de alimentación conmutadas
- Sistemas IT con altas capacidades de derivación
- Sistemas IT acoplados
ISOMETER® IRDH275 Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Referencia |
|---|---|---|---|
| IRDH275-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065100 |
| IRDH275-427 | AC 0…793 V / DC 0…650 V* | AC 19,2…55 V / DC 19,2…72 V | B91065104 |
| IRDH275-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065108 |
| IRDH275B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065101 |
| IRDH275B-427 | AC 0…793 V / DC 0…650 V* | AC 19,2…55 V / DC 19,2…72 V | B91065105 |
| IRDH275B-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065109 |
* Valores absolutos
Accesorios opcionales para ISOMETER® IRDH275
Instrumento externo de medida de kΩ 400 µA
| Tipo | Referencia |
|---|---|
| 7204-1421 | B986763 |
| 9604-1421 | B986764 |
Instrumento externo de medida de kΩ 20 mA
| Tipo | Referencia |
|---|---|
| 9620-1421 | B986841 |
Aparatos de acoplamiento
| Tipo | Tensión nominal de red Un | Referencia |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1650 (1300) V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
Descargas para ISOMETER® IRDH275
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | AGH | 145.4 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Declaración de conformidad CE | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | IRDH275/IRDH275B | 1.4 MB | DE | 2019/05/13 10:31:4113.05.2019 10:31:41 | D00176 |
| Manuales | IRDH275/IRDH275B | 1.4 MB | EN | 2019/05/13 10:31:4913.05.2019 10:31:49 | D00176 |
| Manuales | IRDH275/IRDH275B | 601.5 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Manuales | IRDH275/IRDH275B | 1.4 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Datos técnicos | IRDH275 | 422.5 KB | DE | 2022/06/14 09:08:0014.06.2022 09:08:00 | D00122 |
| Datos técnicos | IRDH275 | 396.8 KB | EN | 2022/06/14 09:08:2914.06.2022 09:08:29 | D00122 |
