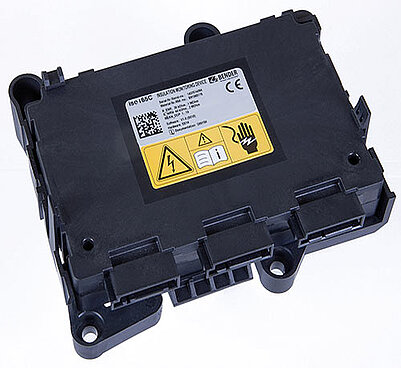

ISOMETER® iso165C, iso165C-1
- Vigilante de aislamiento para sistemas IT (aislados de tierra DC) en vehículos eléctricos
- Medida continuada de la resistencia de aislamiento 0…50 MΩ, valores de respuesta ajustables a través de CAN
- Sistemas IT AC y DC IT hasta 0…600 V
- Interfaz CAN, 250 kBaud, resistencia terminal interna 120 Ohm (iso1685C)
- Interfaz CAN, 500 kBaud, sin resistencia terminal interna. 2 drivers adicionales High-Side para avisos de fallos y valores respuesta (iso165C-1)
- Fuente de alimentación adecuada para DC 9...16 V
El ISOMETER® vigila la resistencia de aislamiento entre los componentes de alta tensión activos de un sistema de accionamiento eléctrico (Un = DC 0…600 V) y la tierra de medida (masa del vehículo). Mediante el procedimiento de medida aplicado, se puede vigilar el estado de aislamiento tanto en el lado de la corriente continua como en el lado de la corriente alterna del motor.
La conexión del ISOMETER® se realiza mediante tres conectores. Para lograr una separación galvánica interna, el conector 1 es conectado a las zonas de baja tensión y los conectores 2 y 3 a las zonas de tensión de alto voltaje en el vehículo.
Debido a la poca necesidad de espacio y de la tecnología de medida optimizada, el aparato es perfectamente adecuado para ser utilizado en vehículos híbridos o totalmente eléctricos. El aparato cumple con las altas exigencias relativas a las condiciones ambientales en el ámbito automovilístico (p.e. temperaturas y sacudidas, CEM). Con el interface CAN del ISOMETER®s, éste puede ser integrado directamente al entorno CAN existente.
- Vigilante de aislamiento para sistemas IT (aislados de tierra DC) en vehículos eléctricos
- Medida continuada de la resistencia de aislamiento 0…50 MΩ, valores de respuesta ajustables a través de CAN
- Sistemas IT AC y DC IT hasta 0…600 V
- Interfaz CAN, 250 kBaud, resistencia terminal interna 120 Ohm (iso1685C)
- Interfaz CAN, 500 kBaud, sin resistencia terminal interna. 2 drivers adicionales High-Side para avisos de fallos y valores respuesta (iso165C-1)
- Fuente de alimentación adecuada para DC 9...16 V
El ISOMETER® vigila la resistencia de aislamiento entre los componentes de alta tensión activos de un sistema de accionamiento eléctrico (Un = DC 0…600 V) y la tierra de medida (masa del vehículo). Mediante el procedimiento de medida aplicado, se puede vigilar el estado de aislamiento tanto en el lado de la corriente continua como en el lado de la corriente alterna del motor.
La conexión del ISOMETER® se realiza mediante tres conectores. Para lograr una separación galvánica interna, el conector 1 es conectado a las zonas de baja tensión y los conectores 2 y 3 a las zonas de tensión de alto voltaje en el vehículo.
Debido a la poca necesidad de espacio y de la tecnología de medida optimizada, el aparato es perfectamente adecuado para ser utilizado en vehículos híbridos o totalmente eléctricos. El aparato cumple con las altas exigencias relativas a las condiciones ambientales en el ámbito automovilístico (p.e. temperaturas y sacudidas, CEM). Con el interface CAN del ISOMETER®s, éste puede ser integrado directamente al entorno CAN existente.
Características
- Vigilancia de aislamiento en sistemas AC/DC aislados de tierra (sistemas IT) dentro del margen de 0…600 V peak.
- Alimentation électrique pour tous les tensions
- Medida continua de la resistencia de aislamiento dentro el margen de 0 Ω…50 MΩ
- Tiempo de reacción ≤ 20 s para medida de resistencia de aislamiento (mediante impulsos de corriente continua (DCP))
- Adaptación automática a la capacidad de derivación de red existente (≤ 1 μF)
- Monitorización de conexiones a tierra
- Segunda medida de tensión
- El aparato genera una alarma cuando:
– el margen de tensión de alto voltaje está inestable
– el margen de tensión de alto voltaje está desconectado
– aparecen fallos simétricos o asimétricos
– aparecen fallos entre el margen de tensión de alto voltaje y la tensión de alimentación - Separación galvánica de todas las señales del margen de tensión de alto voltaje
- Interface de bus CAN
- Peso reducido: < 220 g (incluyendo caja y marco de conexión)
- Sólo iso165C-1: La variante iso165C-1 cuenta con señales de Error y Advertencia en el controlador de lado alto separado
Aplicaciones
- Vigilante de aislamiento (IMD) para sistemas de control y potencia DC aislados de tierra (sistemas IT) en vehículos eléctricos
ISOMETER® iso165C, iso165C-1 Variante(s)
| Tipo | Margen de reacción | Tensión nominal DC | Tensión de alimentación DC | Ref. |
|---|---|---|---|---|
| iso165C | Alarm 1 (alarma): 30 kΩ…1 MΩ (Valor estándar: 300 kΩ); Alarma 2 (Fallo): 40 kΩ…2 MΩ (Valor estándar: 55 kΩ) | 0…600 V | 12 V | B91068175 |
| iso165C-1 | Alarma 1 (Alarma): 30 kΩ…1 MΩ (Valor estándar: 400 kΩ); Alarma 2 (Fallo): 40 kΩ…2 MΩ (Valor estándar: 250 kΩ) | 0…600 V | 12 V | B91068176 |
Accesorios opcionales para ISOMETER® iso165C, iso165C-1
| Tipo | Ref. |
|---|---|
| iso165C Set de conexión | B91068503 |
Descargas para ISOMETER® iso165C, iso165C-1
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | iso165x | 83.0 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | iso165C, iso165C-1 | 1.9 MB | EN | 2021/03/02 10:17:0702.03.2021 10:17:07 | D00154 |
| Datos técnicos | iso165C, iso165C-1 | 414.4 KB | DE | 2021/03/02 10:17:5802.03.2021 10:17:58 | D00154 |
| Datos técnicos | iso165C, iso165C-1 | 377.7 KB | EN | 2021/03/02 10:18:0902.03.2021 10:18:09 | D00154 |
| Datos técnicos | iso165C | 401.9 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00154 |
| Guías rápida | iso165C, iso165C-1 | 428.2 KB | EN | 2022/06/09 10:52:1209.06.2022 10:52:12 | D00154 |
| Manuales | iso165C, iso165C-1 | 1.8 MB | DE | 2021/03/02 10:15:0102.03.2021 10:15:01 | D00154 |
| Flyer | iso165C | 249.2 KB | DE | 2021/09/07 09:05:5807.09.2021 09:05:58 | D00154 |
| Flyer | iso165C | 248.0 KB | EN | 2021/09/07 09:06:1207.09.2021 09:06:12 | D00154 |
| Guías rápida | iso165C, iso165C-1 | 428.2 KB | DE | 2022/06/09 10:52:1209.06.2022 10:52:12 | D00154 |
