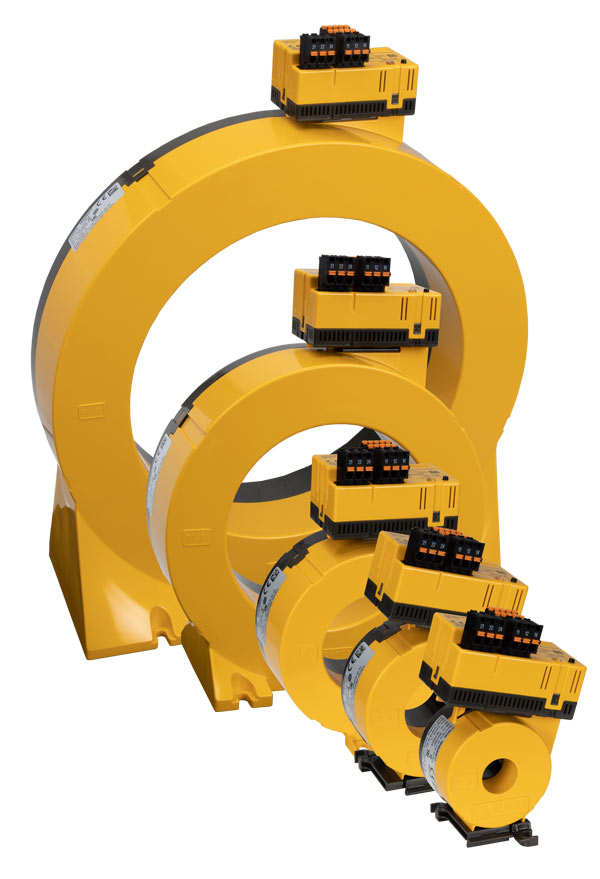

LINETRAXX® RCMB300 series
Los monitores de corriente residual de la serie RCMB300 están diseñados para medir corrientes de falla AC y DC en sistemas conectados a tierra (sistemas TN y TT). Los módulos pueden medir corrientes residuales hasta IΔ = 20 A en un rango de frecuencia de DC… 100 kHz.
Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan.
Los módulos cuentan con una interfaz RS-485 con Modbus RTU que se puede utilizar para transferir valores medidos y valores de alarma. La configuración de parámetros también es posible a través de esta interfaz.
Cada uno de los monitores de corriente residual consta de la electrónica de evaluación a través del módulo RCMB301 y un transformador de corriente de medición de la serie CTBC20 (P)… 210 (P). El monitor completo requiere tanto la electrónica de evaluación así como del transformador de corriente de medida; si se piden por separado, estos dos componentes deben conectarse y calibrarse durante la puesta en servicio.
Los núcleos de los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque.
Los monitores de corriente residual de la serie RCMB300 están diseñados para medir corrientes de falla AC y DC en sistemas conectados a tierra (sistemas TN y TT). Los módulos pueden medir corrientes residuales hasta IΔ = 20 A en un rango de frecuencia de DC… 100 kHz.
Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan.
Los módulos cuentan con una interfaz RS-485 con Modbus RTU que se puede utilizar para transferir valores medidos y valores de alarma. La configuración de parámetros también es posible a través de esta interfaz.
Cada uno de los monitores de corriente residual consta de la electrónica de evaluación a través del módulo RCMB301 y un transformador de corriente de medición de la serie CTBC20 (P)… 210 (P). El monitor completo requiere tanto la electrónica de evaluación así como del transformador de corriente de medida; si se piden por separado, estos dos componentes deben conectarse y calibrarse durante la puesta en servicio.
Los núcleos de los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque.
Características
- Monitoreo continuo de la corriente residual de acuerdo con DGUV regla 3 (Reglamento alemán 3 del seguro social de accidentes)
- Montaje sencillo en riel DIN o con tornillos
- Interfaz RS-485 con Modbus RTU (lectura de valores medidos / parámetros de configuración)
- Salidas de conmutación integradas con dos contactos conmutados K1 y K2 (con aislamiento galvánico)
- Rango de frecuencia DC… 100 kHz
- Botón combinado de prueba y reinicio
- LED multicolor que indica funcionamiento, valor de respuesta excedido, perturbaciones y mensajes de estado
- Adquisición de valores medidos mediante TC de tipo B sensible a AC/DC según según IEC 60755
- Adquisición de valores medidos mediante TC de tipo B+ sensible a AC/DC según VDE 0664-400
- Los componentes de AC y DC, así como el valor eficaz. el valor de la corriente residual se puede evaluar por separado
- Envolvente del dispositivo electrónico intercambiable sin separación mecánica de los conductores primarios
- Ampliación/actualización o modificación de funcionalidades en caso de cambios en los requisitos de monitoreo
- Insensible a las corrientes de carga debido al blindaje magnético completo (sólo CTBC20P… 210P)
- Monitoreo de la conexión del transformador de corriente de medida mediante prueba cíclica de corriente
- Uso del RCMB301 para todos los tamaños de transformadores de corriente CTBC ...
- Tensión de alimentación DC 24 V
LINETRAXX® RCMB300 series Variante(s)
Composición de un módulo RCMB:
Módulo electrónico + TC de medida = RCMB
Evaluador electrónico
| Tipo | Tensión de alimentación Us | Variante | Ref. |
|---|---|---|---|
| RCMB301 | DC 24 V (19,2…28,8 V) | Modbus RTU | B74043100 |
Las terminales necesarias estan incluidas en el suministro.
Transformador de corriente de medida
| Tipo | Diámetro interno | Ref. |
|---|---|---|
| CTBC20 | 20 mm | B98120001 |
| CTBC20P | 20 mm | B98120002 |
| CTBC35 | 35 mm | B98120003 |
| CTBC35P | 35 mm | B98120004 |
| CTBC60 | 60 mm | B98120005 |
| CTBC60P | 60 mm | B98120006 |
| CTBC120 | 120 mm | B98120007 |
| CTBC120P | 120 mm | B98120020 |
| CTBC210 | 210 mm | B98120008 |
| CTBC210P | 210 mm | B98120021 |
P = Pantalla magnética completa
Accesorios opcionales para LINETRAXX® RCMB300 series
Accesorios
| Descripción | Ref. |
|---|---|
| Convertidor de interfaz RS-485-USB | B95012045 |
| Juego de bornas para módulo MRCD* | B74043124 |
| Clip para montaje sobre carril DIN para CTBC20 yCTBC20P* | B91080111 |
| Clip para montaje sobre carril DIN para CTBC35 y CTBC35P* | B91080112 |
* Incluido en el volumen de suministro
Fuente de alimentación
| Tipo | Transformadores conectados máx. | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
