Funcionamiento seguro de los sistemas fotovoltaicos con alta disponibilidad

Plantas fotovoltaicas > 50 kW

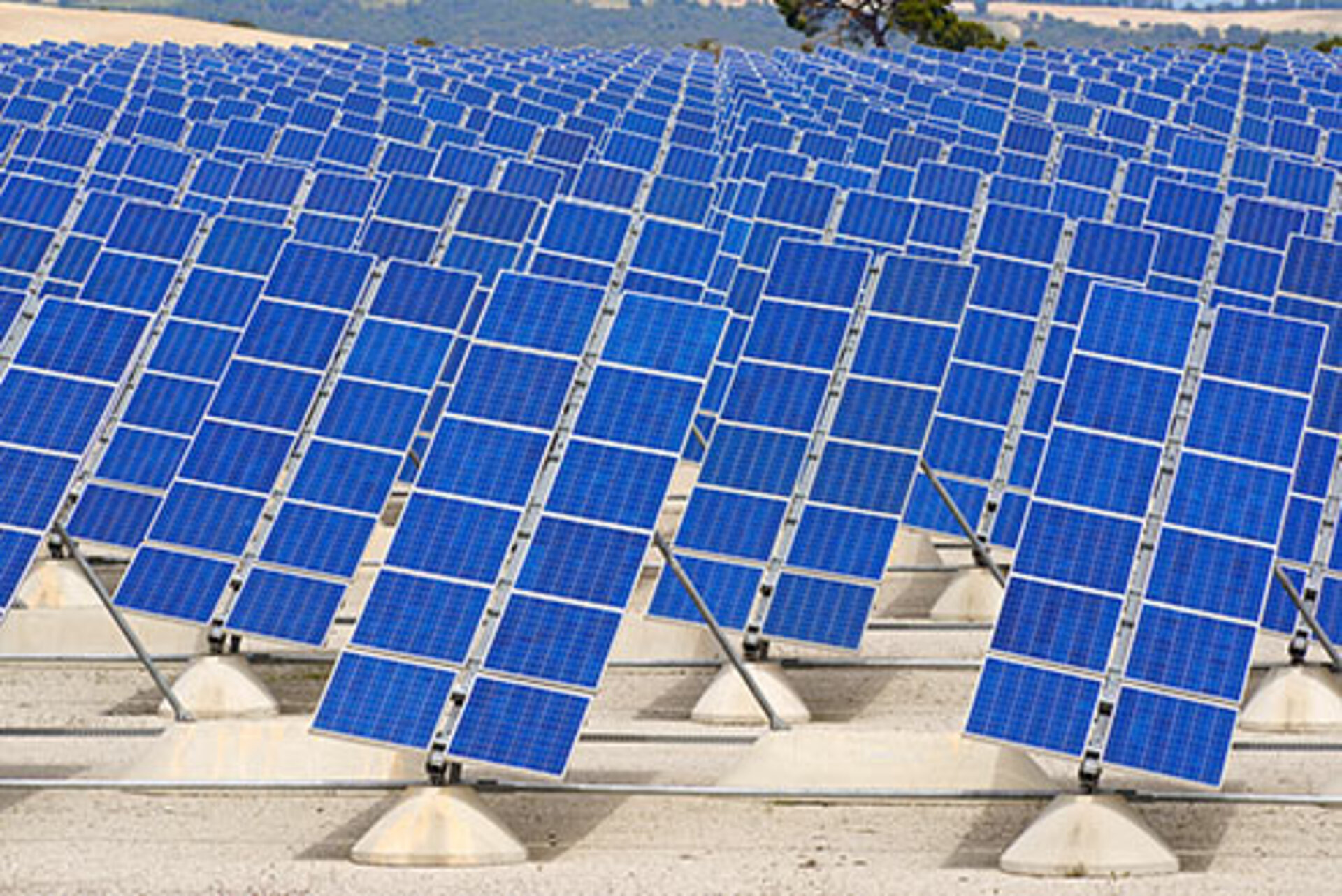

Alta disponibilidad de grandes plantas fotovoltaicas

En las instalaciones fotovoltaicas de tamaño medio y grande es muy importante la seguridad y la disponibilidad de la instalación, así como la protección del personal de servicio. Una separación galvánica y el rendimiento máximo de la instalación juegan un papel esencial en la selección de las medidas de vigilancia apropiadas. En general es importante localizar el lugar del fallo de forma rápida y automática.

Solicite asesoramiento

Plantas fotovoltaicas <= 50 kW

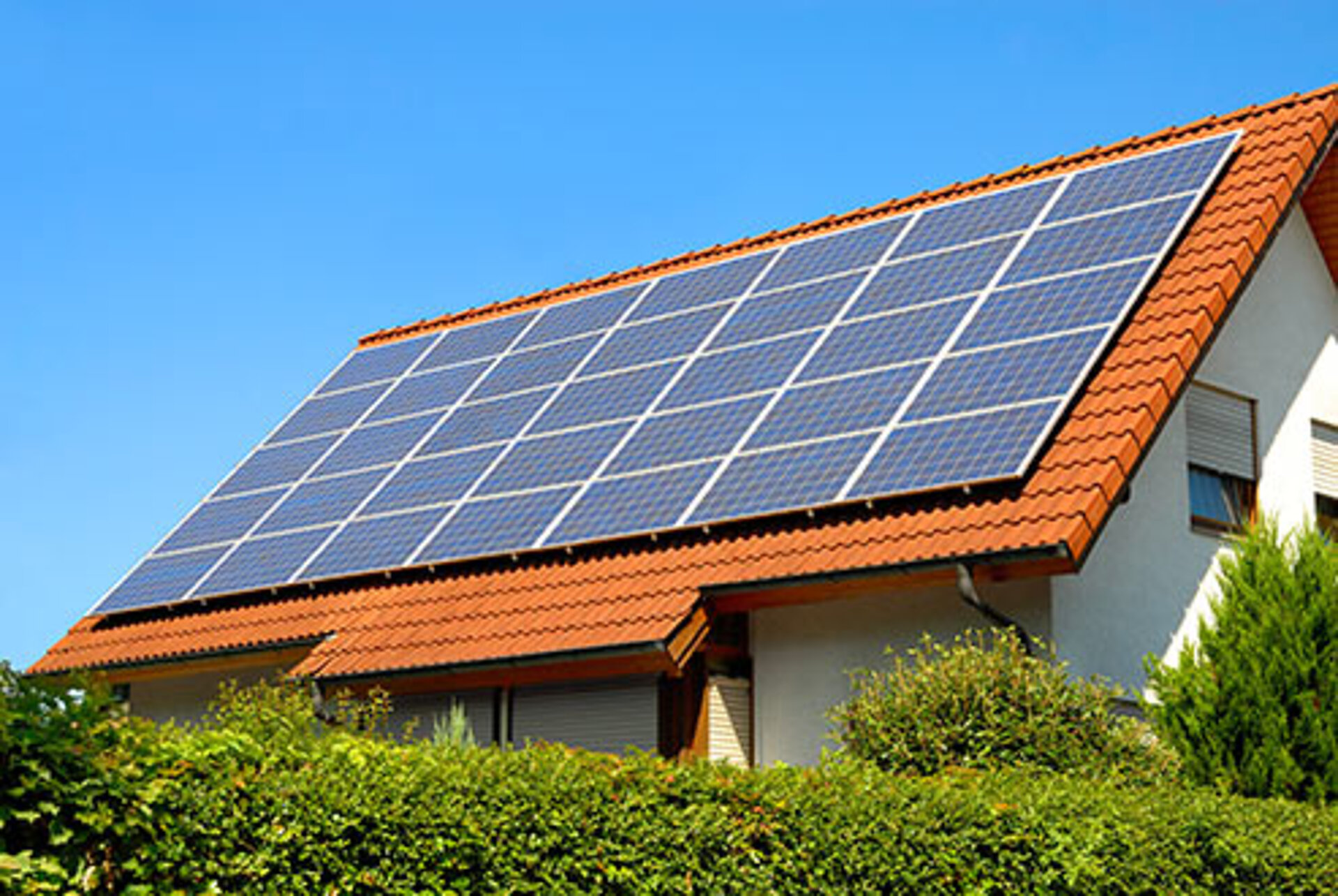

Seguridad eléctrica también en casa

En las instalaciones fotovoltaicas pequeñas es muy importante la protección de los habitantes de la casa, así como de los posibles usuarios (bomberos, deshollinador). Los convertidores ya disponen en su mayoría de un dispositivo de protección correspondiente de fábrica. Estos son lo suficientemente seguros cuando también pueden detectar fallos simétricos, que se producen por la humedad y la suciedad. En el punto de conexión a la red eléctrica es necesario comprobar que la tensión y la frecuencia están dentro de los valores exigidos.

Solicite asesoramiento

Protección de red y de las instalaciones

Tensión y frecuencia en un rango seguro

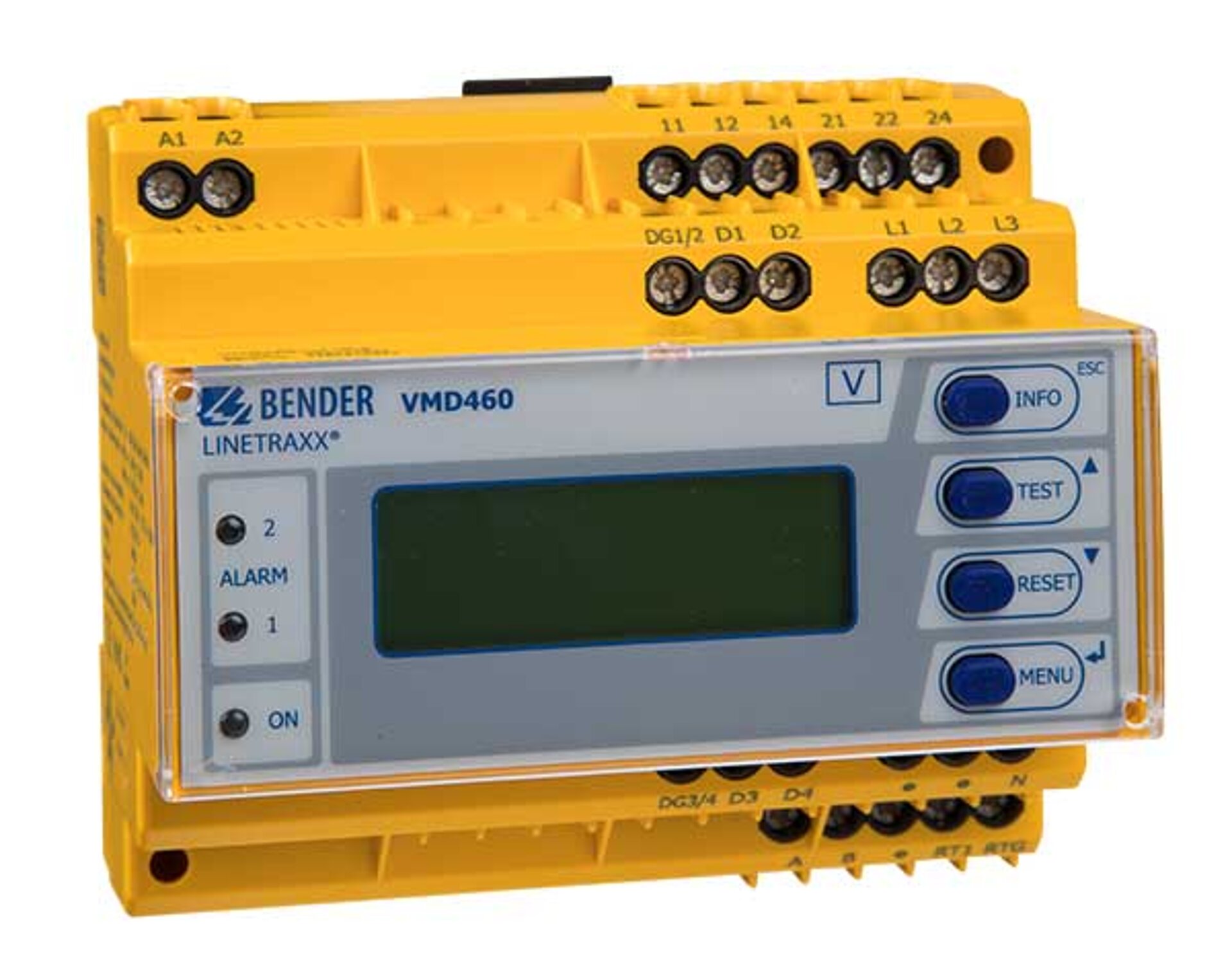

Antes de que las instalaciones generadoras de energía (fotovoltaicas, hidroeléctricas, de cogeneración, biogás, etc.) puedan suministrar energía eléctrica a la red pública, se tiene que instalar un punto de conexión de actuación automática entre la instalación generadora y la red de baja tensión. Éste comprueba si la frecuencia y tensión se encuentran en el rango correcto. Con el relé trifásico de vigilancia de tensión se pueden configurar de forma sencilla los valores permitidos según numerosas normativas.

Solicite asesoramiento
