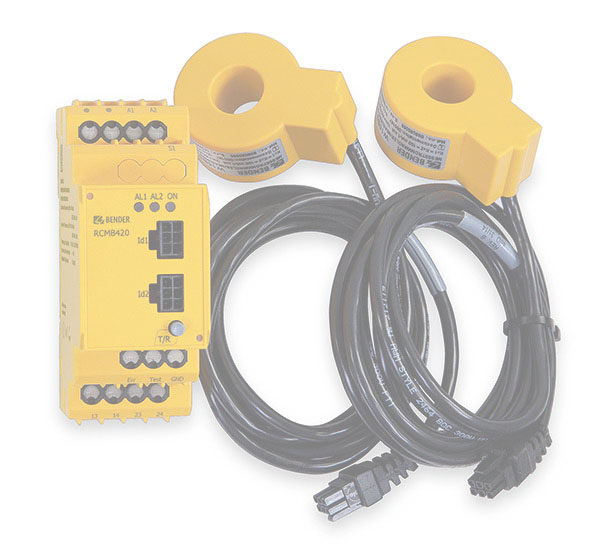

LINETRAXX® RCMB42…
- Equipo de vigilancia de corriente diferencial residual DC≥6 mA
- Valor de respuesta 2: AC/DC 30 mA: Medida r.m.s.
- Valor de respuesta 1: DC 6 mA
- Monitorización de la corriente de fuga, a través de transformador externo.
- Vigilancia de conexión al transformador de medida de corriente
- Memoria de fallo integrada (ajustable)
El equipo de vigilancia de corriente diferencial sensible a todas las corrientes RCMB42… se utiliza para vigilar la corriente de fallo de estaciones de carga AC para vehículos eléctricos, en los que pueden aparecer corrientes de fuga continuas o alternas, cuya magnitud puede ser superior a cero de manera constante.
- Equipo de vigilancia de corriente diferencial residual DC≥6 mA
- Valor de respuesta 2: AC/DC 30 mA: Medida r.m.s.
- Valor de respuesta 1: DC 6 mA
- Monitorización de la corriente de fuga, a través de transformador externo.
- Vigilancia de conexión al transformador de medida de corriente
- Memoria de fallo integrada (ajustable)
El equipo de vigilancia de corriente diferencial sensible a todas las corrientes RCMB42… se utiliza para vigilar la corriente de fallo de estaciones de carga AC para vehículos eléctricos, en los que pueden aparecer corrientes de fuga continuas o alternas, cuya magnitud puede ser superior a cero de manera constante.
Características
- Sensor DC con activación AC adicional (característica de tipo B)
- Valor de respuesta 2 – AC/DC 30 mA: Medida r.m.s.
- Valor de respuesta 1: DC 6 mA
- Margen de frecuencia corriente diferencial 0…2000 Hz
- Margen de frecuencia corriente de carga 45…65 Hz
- Vigilancia de conexión al transformador de medida de corriente
- Transformador de corriente diferencial totalmente blindado para evitar influencias por interferencias externas
- Conexión a través de bornas de presión
- Variantes: Medida de corriente diferencial por uno o dos canales
- Monitorización de la conexión del transformador de medida de corriente
- Transformador de corriente diferencial totalmente blindado para evitar influencias por interferencias externas
- Conexión por bornas de presión
- Variantes: Medida de corriente diferencial por uno o dos canales
Aplicaciones
- Corrientes AC/DC para sistemas de carga para vehículos eléctricos
LINETRAXX® RCMB42… Variante(s)
| Tipo | Margen de medida | Frecuencia de medida | Número de transformadores de medida de corriente (Ø 15 mm, 1,5 m cable) | Canales | Tensión de alimentación US | Ref. |
|---|---|---|---|---|---|---|
| RCMB420-2 | DC 0…6 mA / AC/DC 0…30 mA (r.m.s.) | 0…2000 Hz | 2 | 2x corriente diferencial | AC 110…240 V, 50/60Hz / DC 150…220 V | B74042500 |
| RCMB420-25 | DC 0…6 mA / AC/DC 0…30 mA (r.m.s.) | 0…2000 Hz | 2 | 2x corriente diferencial | DC 18…36 V | B74042503 |
| RCMB422-2 | DC 0…6 mA / AC/DC 0…30 mA (r.m.s.) | 0…2000 Hz | 1 | 1x corriente diferencial | AC 110…240 V, 50/60Hz / DC 150…220 V | B74042502 |
| RCMB422-25 | DC 0…6 mA / AC/DC 0…30 mA (r.m.s.) | 0…2000 Hz | 1 | 1x corriente diferencial | DC 18…36 V | B74042504 |
Suministro incl. transformadores de medida de corriente.
Transformadores de medida de corriente con cable más corto disponibles bajo solicitud (cantidad de pedido mínima 250 unidades)
Accesorios opcionales para LINETRAXX® RCMB42…
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
