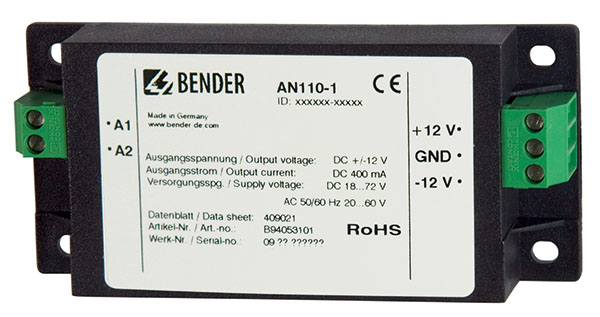

AN110
La fuente de alimentación AN110 está diseñada para alimentar toroidales de medida de la serie W…AB. Los transformadores deben ser alimentados con una fuente de alimentación simétrica DC + 12 V usando cables de conexión prefabricados de la serie WXS…
Esta fuente de alimentación es capaz de alimentar hasta seis transformadores de medida W…AB.
La fuente de alimentación AN110 está diseñada para alimentar toroidales de medida de la serie W…AB. Los transformadores deben ser alimentados con una fuente de alimentación simétrica DC + 12 V usando cables de conexión prefabricados de la serie WXS…
Esta fuente de alimentación es capaz de alimentar hasta seis transformadores de medida W…AB.
Características
- Suministro de tensión para transformadores toroidales de la serie W…AB
AN110 Variante(s)
| Tipo | Tensión de alimentación US* | Tensión de salida | Ref. |
|---|---|---|---|
| AN110-1 | AC 20…60 V/DC 18…72 V | ± 12 V | B94053101 |
| AN110-2 | AC 90…264 V/DC 100…353 V | ± 12 V | B94053102 |
* Valores absoludos
Accesorios opcionales para AN110
Cable de conexión para transformadores toroidales de la serie W…AB
| Tipo | Longitud del cable | Ref. |
|---|---|---|
| WXS-100 | 1 m | B98080506 |
| WXS-250 | 2,5 m | B98080507 |
| WXS-500 | 5 m | B98080508 |
| WXS-1000 | 10 m | B98080509 |
Descargas para AN110
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | AN110 | 84.1 KB | 2022/08/12 06:17:2312.08.2022 06:17:23 | ||
| Manuales | AN110 | 245.5 KB | DE | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
| Manuales | AN110 | 245.5 KB | EN | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
| Datos técnicos | AN110 | 264.8 KB | DE | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00097 |
| Datos técnicos | AN110 | 221.5 KB | EN | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00097 |
| Datos técnicos | AN110 | 226.4 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00097 |
