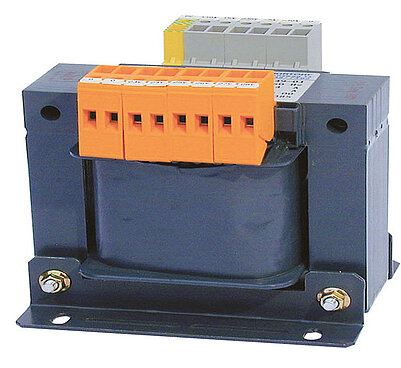

Transformadores para lámparas de quirófano ESL0107

  • Transformador para lámparas de quirófano
  • Adaptación de la tensión en el lado primario y secundario
  • Bobinado apantallado
  • Soporte de montaje aislado
  • Aislamiento reforzado

La serie de transformadores ESL0107 han reforzado el aislamiento y cumplen los requisitos de la norma IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1). Los transformadores incorporan varias tomas en el primario y secundario para un ajuste de tensión fino y con ello el cumplimiento de las exigencias de la alimentación de lámparas de quirófano en recintos de grado 2. Para minimizar los efectos de las interferencias eléctricas se instala una pantalla electroestática entre el bobinado primario y el secundario del transformador conectándola a la barra equipotencial.

Los ángulos de fijación se encuentran aislados del núcleo del transformador para asegurar que se cumplen los requisitos de las normativas. Los bobinados están completamente impregnados en resina, de esta manera se garantiza la protección contra la corrosión. Los transformadores están diseñados para su uso en locales sin humedad.

¿Alguna duda? Contáctenos!

OP-Leuchten-Transformatoren ESL0107
OP-Leuchten-Transformatoren ESL0107
  • Transformador para lámparas de quirófano
  • Adaptación de la tensión en el lado primario y secundario
  • Bobinado apantallado
  • Soporte de montaje aislado
  • Aislamiento reforzado

La serie de transformadores ESL0107 han reforzado el aislamiento y cumplen los requisitos de la norma IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1). Los transformadores incorporan varias tomas en el primario y secundario para un ajuste de tensión fino y con ello el cumplimiento de las exigencias de la alimentación de lámparas de quirófano en recintos de grado 2. Para minimizar los efectos de las interferencias eléctricas se instala una pantalla electroestática entre el bobinado primario y el secundario del transformador conectándola a la barra equipotencial.

Los ángulos de fijación se encuentran aislados del núcleo del transformador para asegurar que se cumplen los requisitos de las normativas. Los bobinados están completamente impregnados en resina, de esta manera se garantiza la protección contra la corrosión. Los transformadores están diseñados para su uso en locales sin humedad.

¿Alguna duda? Contáctenos!

Características

  • Bobina con blindaje al descubierto
  • Ángulos de sujeción asilados
  • Clase de protección, IP00 (formato abierto)
  • Aislamiento reforzado
  • Clasificación del aislamiento ta 40/E
  • Conexiones: Bornas con tornillo
  • Grupo de conmutación: IiO

Transformadores para lámparas de quirófano ESL0107 Variante(s)

TipoRef.
ESL0107/120B924632
ESL0107/160B924633
ESL0107/280B924634
ESL0107/400B924637
ESL0107/630B924638
ESL0107/1000B924639

Descargas para Transformadores para lámparas de quirófano ESL0107

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
ESL0107 - DS0107 Declaración de conformidad CE 91.1 KB 2022/08/1212.08.2022
ESL0107 Datos técnicos 348.1 KB DE2019/05/1313.05.2019D00110
ESL0107 Datos técnicos 352.4 KB EN2019/05/1313.05.2019D00110
ESL0107 Datos técnicos 507.9 KB ES2019/05/1313.05.2019D00110
Sicherheits-, Montage- und Wartungshaltungshinweise für Trenn-Transformatoren Manuales 699.6 KB DE2022/06/1414.06.2022D00463
Safety, installation and maintenance instructions for isolating transformers Manuales 699.6 KB EN2022/06/1414.06.2022D00463
