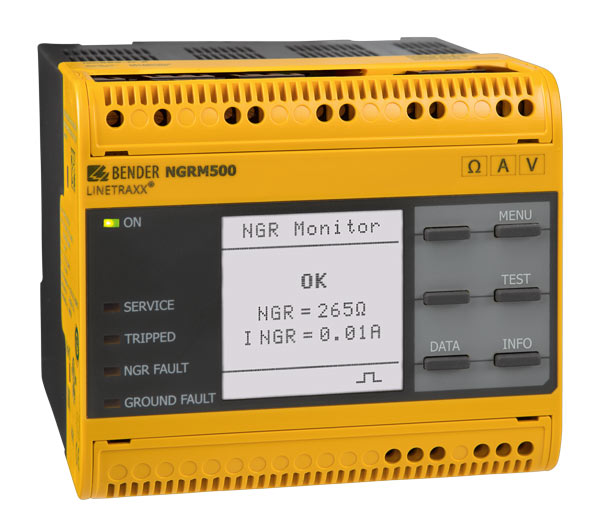

LINETRAXX® NGRM500
El monitor NGRM500 está destinado exclusivamente para su uso en sistemas de puesta a tierra de alta resistencia. En estos sistemas, el NGR monitoriza:
- la corriente a través de la resistencia de puesta a tierra
- la tensión entre el punto de estrella del transformador y tierra (caída de tensión a través de la resistencia a tierra),
- el estado de la resistencia a tierra.
Con el fin de cumplir los requisitos de las normas de aplicación vigentes, se debe realizar el ajuste de parámetros personalizados en el equipo para configurarlo conforme al sistema y a las condiciones de aplicación.
El monitor NGRM500 está destinado exclusivamente para su uso en sistemas de puesta a tierra de alta resistencia. En estos sistemas, el NGR monitoriza:
- la corriente a través de la resistencia de puesta a tierra
- la tensión entre el punto de estrella del transformador y tierra (caída de tensión a través de la resistencia a tierra),
- el estado de la resistencia a tierra.
Con el fin de cumplir los requisitos de las normas de aplicación vigentes, se debe realizar el ajuste de parámetros personalizados en el equipo para configurarlo conforme al sistema y a las condiciones de aplicación.
Características
- Determinación RNGR con procedimiento de medida pasivo y activo
- Monitorización continua de RNGR incluso estando la instalación inactiva;
- Alarma o desconexión en caso de fallo a tierra
- Monitorización de la corriente INGR
- Monitorización de la tensión UNGR
- Comunicación a través de Ethernet
- Servidor web
- Selección de idiomas (español, inglés americano, inglés británico, francés, alemán)
- Botón de prueba (interno, externo) con/sin disparo
- Análisis de transformada rápida de Fourier de las señales medidas
- Pulsador para la búsqueda manual de fallos a tierra
- Relé para la detección de fallos a tierra y fallos de resistencia
- Relé para la desconexión del equipo tras un periodo de tiempo configurado
- Posibilidad de combinación con RCMS... para la desconexión automática de salidas de alimentación
- Interfaz de usuario gráfico
- Fuente de alimentación de amplio rango integrada para el funcionamiento del monitor NGR
- Altura de servicio 2000 m sobre nivel del mar
- Memoria de fallos / histórico
- Interfaz analógico de valores medidos (0…10 V, 4…20 mA, selección de parámetros)
- Protección con contraseña
- Activación en RMS, señal de oscilación fundamental o armónicos
- Registro de fallos a tierra en AC/DC
LINETRAXX® NGRM500 Variante(s)
| Tipo | Tensión de alimentación US / Margen de frecuencia Hz | Ref. |
|---|---|---|
| NGRM500 | AC 48…240 V, 40…70 Hz DC 48…240 V | B94013500 |
Accesorios opcionales para LINETRAXX® NGRM500
Acoplador CD…
| Tipo | Tensión Usys | Ref. |
|---|---|---|
| CD1000 | 400…690 V | B98039010 |
| CD1000-2 | 400…1000 V | B98039053 |
| CD5000 | 1000…4200 V | B98039011 |
| CD14400 | 4300…14550 V | B98039054 |
| CD25000 | 14551…25000 V | B98039055 |
Transformador de medida de corriente
| Tipo | Tensión/Corriente | Ref. |
|---|---|---|
| W20 | AC hasta 10 A | B98080003 |
| W35 W60 W0-S20 W1-S35 W2-S70 | AC hasta 25 A | B98080010 B98080018 B911787 B911731 B911732 |
| CTUB103-CTBC35 | AC/DC hasta 10 A | B78120030 |
| CTUB103-CTBC60 CTUB103-CTBC120 | AC/DC hasta 25 A | B78120031 B78120032 |
Tensión de alimentación para transformadores de corriente CTUB103…
| Tipo | Número máximo de transformadores de corriente conectados m | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
Descargas para LINETRAXX® NGRM500
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | NGRM | 83.0 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | NGRM…-Modbus | 453.9 KB | DE | 2022/06/09 10:45:4109.06.2022 10:45:41 | D00292 |
| Manuales | NGRM…-Modbus | 443.2 KB | EN | 2022/06/09 10:47:4409.06.2022 10:47:44 | D00292 |
| Información técnica | How to Size an NGR (US) | 424.0 KB | EN | 2019/05/13 10:31:3513.05.2019 10:31:35 | |
| Datos técnicos | NGRM500/NGRM550 | 1.2 MB | DE | 2023/03/16 11:55:3216.03.2023 11:55:32 | D00373 |
| Guías rápida | NGRM500/NGRM550 | 1.2 MB | DE | 2022/12/02 11:08:2702.12.2022 11:08:27 | D00373 |
| Guías rápida | NGRM500/NGRM550 | 1.5 MB | EN | 2022/12/02 11:08:2802.12.2022 11:08:28 | D00373 |
| Manuales | NGRM500/NGRM550 | 5.5 MB | DE | 2022/12/02 11:07:2702.12.2022 11:07:27 | D00373 |
| Manuales | NGRM500/NGRM550 | 5.4 MB | EN | 2022/12/02 11:07:5302.12.2022 11:07:53 | D00373 |
| Datos técnicos | NGRM500/NGRM550 | 1.2 MB | FR | 2023/03/16 11:57:4116.03.2023 11:57:41 | D00373 |
| Información técnica | NGRM500 Guideform Specification (US) | 141.3 KB | EN | 2020/04/30 18:55:2730.04.2020 18:55:27 | |
| Información técnica | NGR Checklist | 199.0 KB | ES | 2020/10/01 14:26:0101.10.2020 14:26:01 | |
| Información técnica | NGRM500 Guideform Specifications | 158.7 KB | ES | 2020/05/22 13:33:1222.05.2020 13:33:12 | |
| Manuales | NGRM…-Modbus | 463.4 KB | ES | 2022/06/09 10:49:2509.06.2022 10:49:25 | D00292 |
| Información técnica | NGR Checklist (US) | 245.3 KB | EN | 2022/11/07 16:39:0207.11.2022 16:39:02 | |
| Información técnica | Guideline on NGR/Safety Ground Monitoring | 234.7 KB | EN | 2019/09/20 13:52:3320.09.2019 13:52:33 | |
| Información técnica | NGRM500 Retrofit Guide (US) | 1.3 MB | EN | 2021/02/10 20:59:2210.02.2021 20:59:22 | |
| Información técnica | How to size an NGR (ES) | 426.7 KB | ES | 2021/05/26 11:31:0926.05.2021 11:31:09 | |
| Información técnica | Guideline on NGRM Relay Testing | 522.3 KB | EN | 2021/10/26 18:41:5226.10.2021 18:41:52 | |
| Folletos producto | HRG & LRG Systems (US) | 5.2 MB | EN | 2020/03/05 21:02:3305.03.2020 21:02:33 | |
| Flyer | Neutral Grounding Resistor Monitors (US) | 343.7 KB | EN | 2020/03/23 17:32:0023.03.2020 17:32:00 | |
| Folletos producto | Mining | 11.7 MB | ES | 2020/05/22 14:37:3122.05.2020 14:37:31 | |
| Datos técnicos | NGRM500/NGRM550 | 1.2 MB | EN | 2023/03/16 11:56:2516.03.2023 11:56:25 | D00373 |
| Flyer | NGRM550 & NGRM750 | 630.6 KB | EN | 2022/05/25 06:07:5225.05.2022 06:07:52 |
