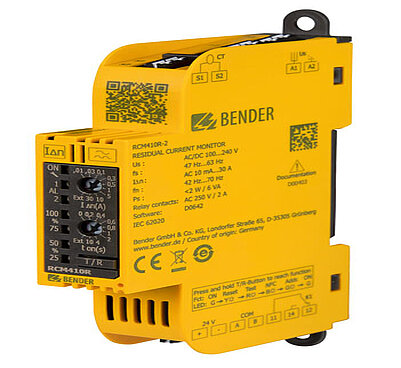

LINETRAXX® RCM410R-24/-2
- Valor de respuesta ajustable de 10 mA a 30 A
- Visualización del valor de medida en array LED
- Ajuste de los parámetros principales a través de potenciómetros directamente en el equipo
- Interfaz Modbus RTU de lectura de valores medidos y ajuste de parámetros del equipo
- Diseño compacto, sólo 18 mm (ancho)
El monitor de corriente diferencial sensible a corriente alterna y pulsante RCM410R se utiliza para la monitorización de fallos y corriente diferencial en sistemas puestos a tierra (TN/TT) en los que, en caso de fallo, se debe emitir un aviso, pero sin que se deba producir una desconexión. Además, se pueden monitorizar conductores individuales, p.ej. conductores PE, puentes N-PE o PE-PAS.
Por medio de dos valores respuesta individuales ajustables se puede diferenciar entre pre-alarma alarma (pre-alarma = 50…100% de la corriente diferencial de respuesta ajustado IΔn).
Control sencillo mediante App
La App Bender Connect y la comunicación NFC hacen posible un manejo sencillo a través de un smartphone.
- Valor de respuesta ajustable de 10 mA a 30 A
- Visualización del valor de medida en array LED
- Ajuste de los parámetros principales a través de potenciómetros directamente en el equipo
- Interfaz Modbus RTU de lectura de valores medidos y ajuste de parámetros del equipo
- Diseño compacto, sólo 18 mm (ancho)
El monitor de corriente diferencial sensible a corriente alterna y pulsante RCM410R se utiliza para la monitorización de fallos y corriente diferencial en sistemas puestos a tierra (TN/TT) en los que, en caso de fallo, se debe emitir un aviso, pero sin que se deba producir una desconexión. Además, se pueden monitorizar conductores individuales, p.ej. conductores PE, puentes N-PE o PE-PAS.
Por medio de dos valores respuesta individuales ajustables se puede diferenciar entre pre-alarma alarma (pre-alarma = 50…100% de la corriente diferencial de respuesta ajustado IΔn).
Control sencillo mediante App
La App Bender Connect y la comunicación NFC hacen posible un manejo sencillo a través de un smartphone.
Características
- Monitor de corriente diferencial tipo A según IEC 62020-1 sensible a corriente alterna y pulsante
- Medida de valor eficaz (r.m.s.)
- Hasta 247 monitores en un sistema
- Respuesta en corriente I∆n ajustable: 10 mA…30 A (42…70 Hz)
- Tensión de alimentación DC 24 V (-24) o AC/DC 100…240 V (-2)
- Visualización del valor de medida en array LED
- Retardo de respuesta ajustable
- Un relé de alarma (relé de contacto)
- Posibilidad de seleccionar corriente de trabajo / reposo y comportamiento de la memoria de fallos
- RS-485 con Modbus RTU
- Monitorización permanente de la conexión del transformador de medida de corriente
- Interfaz NFC para la parametrización del equipo en estado energizado o desenergizado a través de la app Bender Connect
Aplicaciones
- Monitorización de corriente residual en 2, 3 o 4 sistemas de cableado
- Monitorización de fuentes de alimentación para el deterioro del nivel de aislamiento
- Monitorización de fuentes de alimentación a tierra para corrientes de dispersión
- Monitorización del punto central de puesta a tierra
- Monitorización de la corriente de conductores individuales desactivados bajo condiciones normales
LINETRAXX® RCM410R-24/-2 Variante(s)
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| RCM410R-24 | DC 24 V | B74602000 |
| RCM410R-2 | AC/DC 100…240 V; DC24 V | B74603000 |
Accesorios opcionales para LINETRAXX® RCM410R-24/-2
Transformadores toroidales
| Tipo | Diámetro interior (mm) | Ref. |
|---|---|---|
| CTAC20 | ø 20 | B98110005 |
| CTAC35 | ø 35 | B98110007 |
| CTAC60 | ø 60 | B98110017 |
| CTAC120 | ø 120 | B98110019 |
| CTAC210 | ø 210 | B98110020 |
| WR70x175 | 70 x 175 | B98080609 |
| WR115x305 | 115 x 305 | B98080610 |
| WS20x30 | 20 x 30 | B98080601 |
| WS50x80 | 50 x 80 | B98080603 |
| WS80x120 | 80 x 120 | B98080606 |
Otros tipos de transformadores toroidales previa consulta.
Descargas para LINETRAXX® RCM410R-24/-2
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - RCM410 | Declaración de conformidad | 131.7 KB | 2024/10/0707.10.2024 | ||
| RCM410 | Declaración de conformidad CE | 99.2 KB | 2024/10/0707.10.2024 | ||
| RCM410R | Datos técnicos | 553.2 KB | DE | 2022/09/2828.09.2022 | D00403 |
| RCM410R | Datos técnicos | 549.9 KB | EN | 2022/09/2828.09.2022 | D00403 |
| RCM410R | Manuales | 2.2 MB | DE | 2023/07/2525.07.2023 | D00403 |
| RCM410R | Manuales | 2.1 MB | EN | 2023/07/2525.07.2023 | D00403 |
| RCM410R | Guías rápida | 2.5 MB | DE | 2024/01/2525.01.2024 | D00403 |
| RCM410R | Guías rápida | 2.5 MB | EN | 2024/01/2525.01.2024 | D00403 |
| RCM410R | Datos técnicos | 1.4 MB | ES | 2020/04/0909.04.2020 | D00403 |
| RCM410R | Guías rápida | 2.8 MB | ES | 2020/04/2727.04.2020 | D00403 |
| RCM410R | Manuales | 2.2 MB | ES | 2020/05/1919.05.2020 | D00318 |
| RCM410R | Datos técnicos | 552.0 KB | FR | 2022/10/2525.10.2022 | D00403 |
