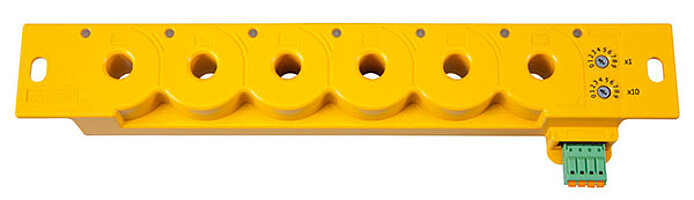

LINETRAXX® serie RCMS150
- Alternativa a las pruebas de aislamiento mediante inspecciones periódicas
- Medición de valores sensibles de AC/DC tipo B
- Protección contra fallos de corriente continua puros
- Aplicable en un espacio reducido
- RS-485 con Modbus RTU o BMS
- Los datos se pueden visualizar
Los monitores de corriente residual RCMS150... de seis canales están destinados para la medida de corrientes de fallo AC y DC en fuentes de alimentación conectadas a tierra que pueden ser causadas por fallos de aislamiento en las cargas. Los dispositivos son capaces de medir corrientes residuales de hasta IΔ = 500 mA en un rango de frecuencia de DC...2 kHz. Son adecuados para aplicaciones con una corriente de carga de hasta 32 A y, por lo tanto, están destinados en particular a la vigilancia de los circuitos finales. Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma.
Los dispositivos disponen de una interfaz RS-485 con protocolo BMS o Modbus RTU que puede utilizarse para transferir los valores medidos y los valores de alarma. El ajuste de los parámetros también es posible a través de esta interfaz.
Para cumplir con los requisitos de las normas aplicables, es necesario realizar ajustes de parámetros personalizados en el equipo para adaptarlo a los equipos locales y a las condiciones de funcionamiento. Tenga en cuenta los límites del campo de aplicación indicados en los datos técnicos.
- Alternativa a las pruebas de aislamiento mediante inspecciones periódicas
- Medición de valores sensibles de AC/DC tipo B
- Protección contra fallos de corriente continua puros
- Aplicable en un espacio reducido
- RS-485 con Modbus RTU o BMS
- Los datos se pueden visualizar
Los monitores de corriente residual RCMS150... de seis canales están destinados para la medida de corrientes de fallo AC y DC en fuentes de alimentación conectadas a tierra que pueden ser causadas por fallos de aislamiento en las cargas. Los dispositivos son capaces de medir corrientes residuales de hasta IΔ = 500 mA en un rango de frecuencia de DC...2 kHz. Son adecuados para aplicaciones con una corriente de carga de hasta 32 A y, por lo tanto, están destinados en particular a la vigilancia de los circuitos finales. Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma.
Los dispositivos disponen de una interfaz RS-485 con protocolo BMS o Modbus RTU que puede utilizarse para transferir los valores medidos y los valores de alarma. El ajuste de los parámetros también es posible a través de esta interfaz.
Para cumplir con los requisitos de las normas aplicables, es necesario realizar ajustes de parámetros personalizados en el equipo para adaptarlo a los equipos locales y a las condiciones de funcionamiento. Tenga en cuenta los límites del campo de aplicación indicados en los datos técnicos.
Características
- Vigilancia permanente de la corriente diferencial según DGUV disposición 3
- Sistema de medida de corriente diferencial multisensible tipo B con 6 canales K1…6 (cada canal ofrece 2 medidas: 1x RMS, 1x DC)
- Ideal para instalaciones con poco espacio
- Instalación sencilla sobre carril o mediante tornillos en cuadros de distribución
- 2 valores de ajuste independientes (DC o RMS) por canal
- Auto vigilancia permanente
- Toroidales de medida apantallados para evitar interferencias de campos magnéticos
- Compatible con Bender-Gateway del tipo COM465IP, CP9…
- RCMS150 (interfaz RS-485 con protocolo BMS protocolo BMS)
- Compatible con RCMS460/490 en una configuración de sistema
- Rango de direcciones 2...90, se puede ajustar directamente en el dispositivo
- Se pueden utilizar hasta 89 RCMS150 en el bus - RCMS150-01 (interfaz RS-485 con protocolo Modbus RTU)
- Compatible con otras series de aparatos de Bender aptos para Modbus RTU, como la serie RCMB300 y RCMB13...-01 en una configuración de sistema
- Rango de direcciones 1...99, ajustables directamente en el aparato mediante potenciómetros de retención
- Rango de direcciones 1...247, puede ajustarse a través del bus
- Se pueden utilizar hasta 247 RCMS150-01 en el bus
Aplicaciones
- La serie RCMS150 está diseñado para la medida de corrientes fallo de AC y DC de hasta IΔ = 500 mA en un margen de frecuencia de DC 0…2 kHz. El circuito de medida está diseñado para una tensión de hasta 300 V y una corriente de carga de hasta 32 A. La máxima altura de utilización es de 2000 m s.n.m.
LINETRAXX® serie RCMS150 Variante(s)
| Tipo | Tensión de alimentación Us | Protocolo | Ref. |
|---|---|---|---|
| RCMS150 | DC 24 V | BMS | B94053025 |
| RCMS150-01 | DC 24 V | Modbus RTU | B94053026 |
Accesorios opcionales para LINETRAXX® serie RCMS150
| Denominación | RCMS150 | RCMS150-01 | Tipo | Ref. |
|---|---|---|---|---|
| Clip de montaje para carril | ✓ | ✓ | B91080110 | |
| Condition Monitor con Gateway integrado | ✓ | ✓ | COM465IP CP907-I (Para empotrar en pared) CP907-I (Fijación a frontal de pared) | B95061065 B95061031 B95061032 |
| Amplificador RS-485 | ✓ | ✓ | DI-1DL | B95012047 |
| Monitor de corriente diferencial* | ✓ | - | RCMS460-D-1 RCMS460-D-2 RCMS490-D-1 RCMS490-D-2 | B94053001 B94053002 B94053005 B94053006 |
* En este caso, no es necesario un monitor de estado/pasarela
Solo valido para indicación de medida y alarmas, no para parametrización
