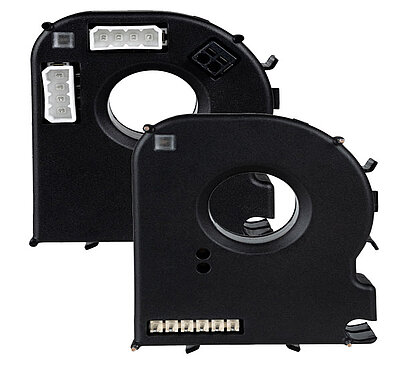

Serie RCMB130
El módulo de monitorización de corriente diferencial universal monitoriza fuentes de alimentación conectadas a tierra hasta 300 V y equipos conectados hasta corrientes nominales de 32 A para detectar corrientes de derivación y de fuga. El módulo ha sido concebido para el montaje en dispositivos de distribución tales como cuadro de distribución de energía o tomas de corriente múltiples y se alimenta con DC 12…24 V.
El RCMB131-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU.
El RCMB131-02 ha sido concebido para el montaje en cuadro de distribución de energía y cajas de salidas. A través de una salida PWM, el módulo emite el valor RMS de la corriente diferencial, que es leído y evaluado por un circuito de nivel superior.
El RCMB132-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU. Es posible conectar varios dispositivos en cadena. Para ello, el RCMB132-01 dispone de dos conectores idénticos para RS-485 (incl. alimentación de tensión).
El módulo de monitorización de corriente diferencial universal monitoriza fuentes de alimentación conectadas a tierra hasta 300 V y equipos conectados hasta corrientes nominales de 32 A para detectar corrientes de derivación y de fuga. El módulo ha sido concebido para el montaje en dispositivos de distribución tales como cuadro de distribución de energía o tomas de corriente múltiples y se alimenta con DC 12…24 V.
El RCMB131-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU.
El RCMB131-02 ha sido concebido para el montaje en cuadro de distribución de energía y cajas de salidas. A través de una salida PWM, el módulo emite el valor RMS de la corriente diferencial, que es leído y evaluado por un circuito de nivel superior.
El RCMB132-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU. Es posible conectar varios dispositivos en cadena. Para ello, el RCMB132-01 dispone de dos conectores idénticos para RS-485 (incl. alimentación de tensión).
Características
- Monitoreo de corriente de falla y fuga sensible a CA/DC para mantenimiento preventivo
- Adecuado para montaje en PCB (sólo RCMB131-x)
- Alta resolución para implementar monitoreo de corriente de fuga de equipos
- Transmisión de valores medidos y alarmas a través de Modbus RTU (RS-485) (sólo RCMB13x-01)
- Salida de señal de medición a través de salida PWM (sólo RCMB131-02)
- Rango de frecuencia DC… 2 kHz
- Diseño compacto para monitorear cargas nominales hasta In = 32 A
- Baja sensibilidad a la corriente de carga debido al transformador de corriente de medición totalmente blindado
- Monitoreo continuo de la conexión del transformador de corriente de medida
- Función de prueba integrada
- Tensión de alimentación DC 12… 24 V
Serie RCMB130 Variante(s)
| Tipo | Rango de medida | Tensión de alimentación US | Ref. |
|---|---|---|---|
| RCMB131-01 | 0…100 mA (rms) | DC 12…24 V | B94042131 |
| RCMB131-02 | 0…100 mA (rms) | DC 12…24 V | B94042132 |
| RCMB132-01 | AC/DC ±100 mA | DC 12…24 V | B94042136 |
Accesorios opcionales para Serie RCMB130
Accesorios para RCMB132-01
| Tipo | Ref. |
|---|---|
| Base de montaje para MCCT20 | B91080111 |
