AN420

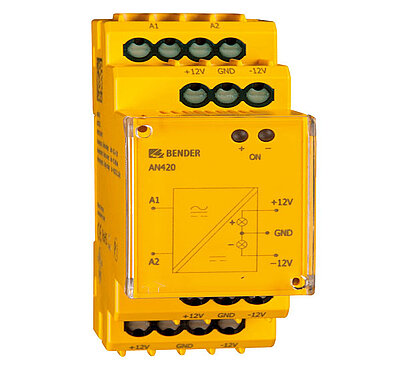

El aparato de red AN420 sirve para el suministro de tensión a los transformadores de corriente de medida de la serie W…AB. A estos aparatos hay que hacerles llegar una tensión de alimentación simétrica de DC ± 12 V a través de un conductor de conexión confeccionado de a serie WXS…
A través del aparato de red pueden alimentarse un máximo de 6 transformadores de corriente de medida de la serie W…AB.
Los LED´s ON +12V, -12V del aparato de red señalizan que está disponible la tensión simétrica de salida de ± 12 V.
El aparato de red AN420 sirve para el suministro de tensión a los transformadores de corriente de medida de la serie W…AB. A estos aparatos hay que hacerles llegar una tensión de alimentación simétrica de DC ± 12 V a través de un conductor de conexión confeccionado de a serie WXS…
A través del aparato de red pueden alimentarse un máximo de 6 transformadores de corriente de medida de la serie W…AB.
Los LED´s ON +12V, -12V del aparato de red señalizan que está disponible la tensión simétrica de salida de ± 12 V.
Características
- Fuente de alimentación para transformadores de corriente de medida de la serie W… AB (P)
- Suministrar hasta seis transformadores de corriente de medida
Aplicaciones
- Fuente de alimentación para transformadores de corriente de medida de la serie W… AB (P)
AN420 Variante(s)
| Tipo | Tensión de alimentación US | Tensión de salida | Ref.* |
|---|---|---|---|
| AN420-2 | DC/AC 70…276 V, 42…460 Hz | DC ± 12 V/400 mA | B74053100 B94053100 |
*(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para AN420
| Tipo | Ref. |
|---|---|
| Clip de montaje, montaje por tornillos (Se requiere una pza por equipo) | B98060008 |
Cable de conexiones para transformadores de la serie W…AB
| Tipo | Longitud | Ref. |
|---|---|---|
| WXS-100 | 1 m | B98080506 |
| WXS-250 | 2,5 m | B98080507 |
| WXS-500 | 5 m | B98080508 |
| WXS-1000 | 10 m | B98080509 |
