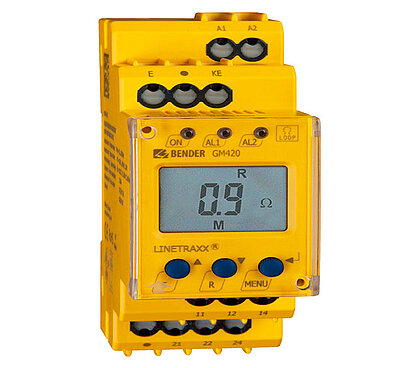

LINETRAXX® GM420

El relé de vigilancia de bucle GM420 vigila la resistencia de bucle de conductores de protección contra resistencia superiores a las ajustadas en redes AC y en redes sin tensión. Para ello la tensión externa Uf máxima entre las bornas E y KE no debe superar AC 12 V. En la pantalla LCD se indica la resistencia del bucle y la posible tensión AC externa Uf. El valor de disparo queda almacenado. Mediante el ajuste de retardos se puede adaptar el relé a las condiciones específicas de la instalación.

¿Alguna duda? Contáctenos!

LINETRAXX® GM420
LINETRAXX® GM420

El relé de vigilancia de bucle GM420 vigila la resistencia de bucle de conductores de protección contra resistencia superiores a las ajustadas en redes AC y en redes sin tensión. Para ello la tensión externa Uf máxima entre las bornas E y KE no debe superar AC 12 V. En la pantalla LCD se indica la resistencia del bucle y la posible tensión AC externa Uf. El valor de disparo queda almacenado. Mediante el ajuste de retardos se puede adaptar el relé a las condiciones específicas de la instalación.

¿Alguna duda? Contáctenos!

Características

  • Vigilancia de bucles en conductores protectores de sistemas AC
  • Circuito de medida con alta resistencia de tensiones ajenas e indicación de la tensión ajena
  • Retardo de arranque, de respuesta y de desactivación ajustable
  • Histéresis de conmutación ajustable
  • Indicación digital del valor de medida a través de display LC multifunción
  • Función Preset (parametrización básica automática)
  • LEDs de aviso para servicio, Alarma 1, Alarma 2
  • Memoria de valores de medida para el valor de activación
  • Autovigilancia permanente
  • Tecla Test/Reset interna
  • 2 relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
  • Protección por contraseña para el ajuste del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Bornas de presión (dos bornas por conexión)
  • Conforme con RoHS

Aplicaciones

  • Vigilancia de bucles en motores
  • Vigilancia de bucles en instalaciones eléctricas para detectar interrupciones en el conductor protector
  • Vigilancia de instalaciones de puesta a tierra

LINETRAXX® GM420 Variante(s)

TipoMargen de medida
Resistencia de bucle
Margen de medida
Tensión ajena
Tensión de alimentación USRef.*
GM420-D-10…100 ΩAC 0…50 VDC 9,6 V…94 V /
AC 16…72 V, 15…460 Hz
B73082001
B93082001
GM420-D-20…100 ΩAC 0…50 VDC 70…300 V /
AC 70…300 V, 15…460 Hz
B73082002
B93082002

*(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® GM420

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994
