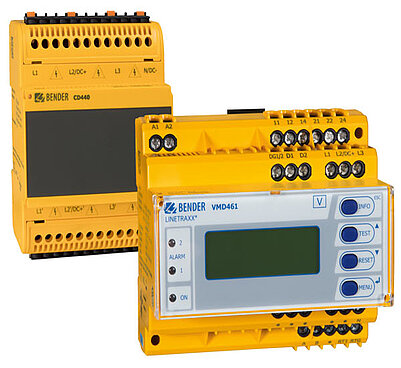

LINETRAXX® VMD461 con CD440
- Monitoreo de voltaje hasta 1200 V
- Todas las funciones están representadas en códigos ANSI
- Monitoreo de voltaje y frecuencia de 3 etapas con un retardo de respuesta correspondiente
- Se puede utilizar opcionalmente para una amplia variedad de configuraciones del sistema como AC, 3AC, 3NAC y DC
El relé de monitoreo de voltaje multifuncional VMD461 monitorea frecuencias, subtensiones y sobretensiones en sistemas de AC, DC y 3(N)AC. Los voltajes de fase y/o los voltajes de línea a línea se miden como valor r.m.s. y se muestran continuamente en la pantalla del dispositivo.
Se almacena el valor medido necesario para activar el relé de alarma. El VMD461 presenta funciones de medición adicionales para:
- ROCOF df/dt
- Monitoreo de cambio de vector
- Monitoreo de desbalance
- Monitoreo de la secuencia de fases
Los correspondientes códigos ANSI estan disponibles para todas las funciones de medición. Los tiempos de retardo configurables permiten considerar características especiales específicas de la instalación (por ejemplo, procedimientos de arranque específicos del dispositivo). El VMD461 requiere una tensión de alimentación externa.
El uso opcional de un dispositivo de acoplamiento CD440 extiende el rango de voltaje que se puede monitorear a DC/3AC 1200 V o 1AC/3NAC 690 V.
- Monitoreo de voltaje hasta 1200 V
- Todas las funciones están representadas en códigos ANSI
- Monitoreo de voltaje y frecuencia de 3 etapas con un retardo de respuesta correspondiente
- Se puede utilizar opcionalmente para una amplia variedad de configuraciones del sistema como AC, 3AC, 3NAC y DC
El relé de monitoreo de voltaje multifuncional VMD461 monitorea frecuencias, subtensiones y sobretensiones en sistemas de AC, DC y 3(N)AC. Los voltajes de fase y/o los voltajes de línea a línea se miden como valor r.m.s. y se muestran continuamente en la pantalla del dispositivo.
Se almacena el valor medido necesario para activar el relé de alarma. El VMD461 presenta funciones de medición adicionales para:
- ROCOF df/dt
- Monitoreo de cambio de vector
- Monitoreo de desbalance
- Monitoreo de la secuencia de fases
Los correspondientes códigos ANSI estan disponibles para todas las funciones de medición. Los tiempos de retardo configurables permiten considerar características especiales específicas de la instalación (por ejemplo, procedimientos de arranque específicos del dispositivo). El VMD461 requiere una tensión de alimentación externa.
El uso opcional de un dispositivo de acoplamiento CD440 extiende el rango de voltaje que se puede monitorear a DC/3AC 1200 V o 1AC/3NAC 690 V.
Características
- Cuando se combina con un dispositivo de acoplamiento CD440, se pueden monitorear sistemas DC hasta 1200 V, sistemas 1AC hasta 690 V, sistemas 3AC hasta 1200 V y sistemas 3NAC hasta 690 V
- Todas las funciones están representadas en códigos ANSI
- Monitoreo de sistemas DC, 1AC, 3 (N)AC DIN EN 60255-1:2010-9
- Seguridad de falla única
- Monitoreo de desbalance, falla de fase y secuencia de fase
- Monitoreo de los interruptores y / o seccionadores conectados (configurable: NC/NO/off)
- Detección de df/dt (ROCOF)
- Función de deslizamiento de vector
- Interfaz RS-485 (intercambio de datos / configuración de parámetros / actualización de software)
- Función de prueba para determinar la hora de apagado
- Botón de prueba para el circuito de disparo
- Las últimas 300 fallas de red se pueden recuperar con marca de tiempo / reloj en tiempo real
- Supervisión continua de la tensión de fase y la tensión de línea a línea
- Condiciones especiales de encendido después de una infracción de un valor de respuesta
- Selección de idioma (alemán, inglés, francés)
- Pantalla LC gráfica retroiluminada
- Protección por contraseña para la configuración del dispositivo
- Apagado remoto a través del receptor de señal de control
- Carcasa precintable
Aplicaciones
- Monitoreo de máquinas e instalaciones sensibles al voltaje
- Conexión y desconexión de instalaciones a un determinado nivel de tensión
- Protección de motores trifásicos contra fallo de fase y circuito abierto de fase
- Detección de desplazamiento vectorial para la protección de máquinas eléctricas.
- Detección de tasa de cambio de frecuencia
- Protección del transformador mediante el reconocimiento de carga asimétrica
LINETRAXX® VMD461 con CD440 Variante(s)
| Tipo | Tensión de alimentación Us | Ref. |
|---|---|---|
| VMD461-D-2 | AC/DC 100…240 V | B93010047 |
Accesorios opcionales para LINETRAXX® VMD461 con CD440
Convertidor de protocolo
| Tipo | Aplicación | Ref. |
|---|---|---|
| COM465IP | Gateway con webserver integrado: Sistema Bender/Ethernet | B95061065 |
| COM465IP Function package A | Textos individuales para equipos/canales, monitorización de fallo de equipos, e-mail en caso de alarma | B75061011 |
| COM465IP Function package B | Servidor Modbus TCP para máx. 98 * 139 nodos BMS así como equipos de medida BCOM y universales, servidor SNMP | B75061012 |
| COM465IP Function package C | Parametrización de equipos BMS así como BCOM y equipos de medida universales | B75061013 |
| COM465IP Function package D | Visualización de sistemas Bender Visualización del sistema | B75061014 |
| COM465IP Function package E | Equipos virtuales | B75061015 |
| COM465IP Function package F | Incluir equipos externos | B75061016 |
| CP907-I | Condition Monitor para la conexión de aparatos Bender BMS y | B95061031 B95061032 |
| CP915-I | Condition Monitor para la conexión de aparatos Bender BMS y aparatos de medición universales a redes TCP/IP | B95061033 B95061034 |
Repetidor RS-485
| Tipo | Tensión de alimentación Us | Ref. |
|---|---|---|
| DI-1PSM | AC/DC 24 V ± 20 % | B95012044 |
Acoplador
| Tipo | Ref. |
|---|---|
| CD440 | B73010046 |
