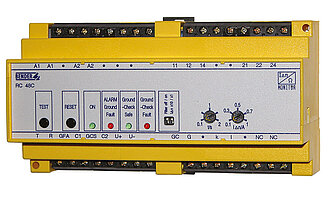

RC48C
El RC48C monitorea la integridad del hilo piloto y el conductor PE (tierras) para cargas móviles.
El monitor RC48C realiza dos funciones principales:
- Monitorear la continuidad del conductor de tierras (PE)
- Detectar la presencia de fallas a tierra.
Dicho monitor RC48C también es conocido como “relé del hilo piloto”, y su principal objetivo es garantizar la seguridad del personal involucrado en las operaciones mineras; esto se hace evitando los choques eléctricos por contactos directos o indirectos debido a las fallas de aislamiento en el cable de arrastre o en la maquinaria móvil teniendo como objetivo secundario la seguridad del equipamiento. Es utilizado en maquinaria minera electro móvil (ej. jumbos o buguis), y existen normas específicas que lo exigen:
- Canadá: CSA M421-16 (2016) Use of electricity in mines
- USA: NEC 250.188(D) (2017) Grounding of Systems Supplying Portable or Mobile Equipment
- Perú: Real Decreto Supremo 024-2016
El RC48C monitorea la integridad del hilo piloto y el conductor PE (tierras) para cargas móviles.
El monitor RC48C realiza dos funciones principales:
- Monitorear la continuidad del conductor de tierras (PE)
- Detectar la presencia de fallas a tierra.
Dicho monitor RC48C también es conocido como “relé del hilo piloto”, y su principal objetivo es garantizar la seguridad del personal involucrado en las operaciones mineras; esto se hace evitando los choques eléctricos por contactos directos o indirectos debido a las fallas de aislamiento en el cable de arrastre o en la maquinaria móvil teniendo como objetivo secundario la seguridad del equipamiento. Es utilizado en maquinaria minera electro móvil (ej. jumbos o buguis), y existen normas específicas que lo exigen:
- Canadá: CSA M421-16 (2016) Use of electricity in mines
- USA: NEC 250.188(D) (2017) Grounding of Systems Supplying Portable or Mobile Equipment
- Perú: Real Decreto Supremo 024-2016
Características
- Monitor de falla a tierra para instalaciones conectadas a tierra a través de alta resistencia con una corriente de falla limitada de 5…25 A
- Mide la corriente residual mediante un transformador de corriente residual Bender
- Alarma fácilmente reconocible por medio de luces LED
- Relé de alarma con dos contactos conmutados sin tensión
- Tiempo seleccionable para retardo del contacto de alarma
- Reconoce fallas de resistencia en serie y fallas de resistencia cruzada
- El relé de alarma se puede utilizar para el disparo de un interruptor en derivación
- Dependiendo del tipo de interruptor en derivación, el modo de operación del relé de alarma se puede configurar en operación N/A u operación N/C
Aplicaciones
- Instalaciones puestas a tierra a través de alta resistencia con una corriente de falla limitada de 5…25 A.
- Aplicaciones mineras:
-Cumple con la normativa peruana, canadiense y estadounidense respecto a seguridad eléctrica en maquinaria minera móvil
-Protege a personas y equipamiento contra las fallas a tierra/pérdida de aislamiento, generando una alarma primero e interrumpiendo el suministro eléctrico con posterioridad
-Monitorea el conductor de tierras (PE), interrumpiendo el suministro eléctrico en caso de rotura o -degradación de este. - En cuanto desaparece la causa de la alarma, el RC48C vuelve a desactivarse automáticamente
- Se puede utilizar en todo tipo de sistema eléctrico: aislado de tierra (IT), sólidamente aterrizado (TN, TT), con resistencia a tierra de neutro (NGR)
- El RC48C se instala en los tableros de las subestaciones móviles, junto al toroide; el diodo esta junto a la carga, justo en el retorno del hilo piloto
RC48C Variante(s)
| Denominación | Tipo | Ref. |
|---|---|---|
| Monitor del hilo piloto/conductor de tierras | RC48C-935 | B94013002 |
Accesorios opcionales para RC48C
| Type designation | Ref. |
|---|---|
| Termination device, P = 5 W | B94013008 |
| Termination device, P = 50 W | B94013009 |
| Termination device, P = 50 W | B94013006 |
| Termination device with integrated resistor, P = 50 W | B94013007 |
| Remote alarm indicator and operator panel | B94071000 |
| Residual current transformer, 70 mm | B911777 |
| Residual current transformer, 105 mm | B911778 |
Descargas para RC48C
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | RC48 | 84.0 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | RC48C | 863.7 KB | DE | 2022/06/09 10:45:4509.06.2022 10:45:45 | D00318 |
| Manuales | RC48C | 722.4 KB | EN | 2020/02/26 13:52:4626.02.2020 13:52:46 | |
| Manuales | RC48C | 722.4 KB | ES | 2020/02/26 13:52:4626.02.2020 13:52:46 |
