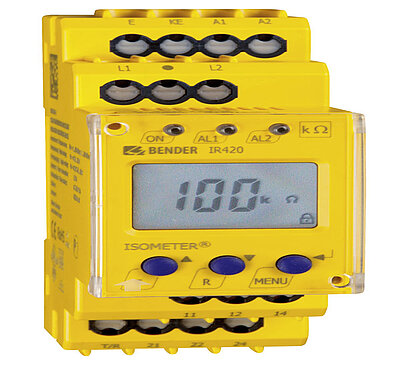

ISOMETER® IR420-D4
- Monitor de fallas a tierra para sistemas de AC no puestos a tierra IT
- Para aplicaciones de circuitos de control
- Acorde con IEC 61557-8
- Dosvalores de respuesta configurables por separado
- Pantalla LC Multi-funcional
El Isometer® IR420-D4 vigila la resistencia de aislamiento de circuitos AC de corriente de mando, aislados de tierra (Sistemas IT) de 0…300 V. Si los sistemas a vigilar contienen componentes de tensión continua, como p. ej sucede en fuentes con mutados, válvulas magnéticas, etc., se pueden ocasionar falseamientos en el comportamiento de indicación y respuesta.
Los valores de indicación y respuesta tienen vigencia exclusivamente para sistemas puros de tensión alterna.
La tensión de alimentación separada permite vigilar el sistema sin tensión.
- Monitor de fallas a tierra para sistemas de AC no puestos a tierra IT
- Para aplicaciones de circuitos de control
- Acorde con IEC 61557-8
- Dosvalores de respuesta configurables por separado
- Pantalla LC Multi-funcional
El Isometer® IR420-D4 vigila la resistencia de aislamiento de circuitos AC de corriente de mando, aislados de tierra (Sistemas IT) de 0…300 V. Si los sistemas a vigilar contienen componentes de tensión continua, como p. ej sucede en fuentes con mutados, válvulas magnéticas, etc., se pueden ocasionar falseamientos en el comportamiento de indicación y respuesta.
Los valores de indicación y respuesta tienen vigencia exclusivamente para sistemas puros de tensión alterna.
La tensión de alimentación separada permite vigilar el sistema sin tensión.
Características
- Vigilancia de aislamiento para circuitos IT de corriente de mando AC 0…300 V
- Dos valores de respuesta ajustables por separado
- Función Preset (parametrización básica automática)
- Vigilancia de conexión sistema/tierra
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados (cada uno con un contacto conmutado)
- Corriente de trabajo/reposo seleccionable
- Memorización de errores seleccionable
- Autovigilancia con aviso automático
- Display LC multifunción
- Retardo de respuesta ajustable
- Carcasa de 2 módulos (36 mm)
- Conforme con RoHS
- Bornas de presión (dos bornas por conexión)
Aplicaciones
- Circuitos de corriente de mando AC en la industria, en la construcción de máquinas, en centrales eléctricas, elevadores, en la automatización, etc.
- Circuitos de corriente de mando y auxiliar AC según DIN EN 60204-1 “Equipamiento eléctrico de máquinas”, IEC 60204-1, EN 60204-1
- Circuitos de corriente auxiliar AC según DIN VDE 0100-725 (VDE 0100-725)
- Sistemas IT AC pequeños, p.ej. instalaciones de iluminación, generadores móviles de corriente
ISOMETER® IR420-D4 Variante(s)
| Tipo | Tensión nominal de red* Un | Tensión de alimentación* US | Valor de respuesta Ran | Capacidad derivación de red Ce | Ref.** |
|---|---|---|---|---|---|
| IR420-D4-1 | AC 0…300 V, 42…460 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | 1…200 kΩ | < 20 µF | B71016409 B91016409 |
| IR420-D4-2 | AC 0…300 V, 42…460 Hz | DC 70…300 V / AC 70…300 V, 42…46 Hz | 1…200 kΩ | < 20 µF | B71016405 B91016405 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para ISOMETER® IR420-D4
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
