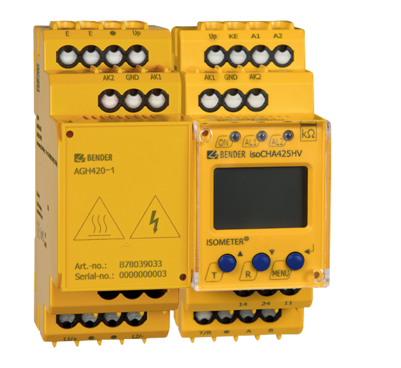

ISOMETER® isoCHA425HV con AGH420-1
- Conmutable entre CCS (sistema de carga combinado) y CHAdeMO
- Tensiones nominales hasta 1000 VCD
- Detección de fallas de aislamiento simétricas y asimétricas
- Interfaz Modbus RTU aislada eléctricamente
- Visualización de la ubicación de la falla (DC + / DC / balanceada)
El ISOMETER® isoCHA425HV en combinación con el dispositivo de acoplamiento AGH420-1 monitorea la resistencia de aislamiento Rf para estaciones de carga rápida de CD según el estándar CHAdeMO o según el sistema de carga combinado (CCS) para rangos de tensión nominal del sistema entre 0 VCD y 1000 VCD.
Para cumplir con los requisitos de las normas aplicables, se deben realizar ajustes de parámetros personalizados en el equipo para adaptarlo al equipo local y las condiciones de funcionamiento.
Tenga en cuenta los límites del área de aplicación indicada en los datos técnicos. Cualquier uso que no sea el descrito en este manual se considera inadecuado.
- Conmutable entre CCS (sistema de carga combinado) y CHAdeMO
- Tensiones nominales hasta 1000 VCD
- Detección de fallas de aislamiento simétricas y asimétricas
- Interfaz Modbus RTU aislada eléctricamente
- Visualización de la ubicación de la falla (DC + / DC / balanceada)
El ISOMETER® isoCHA425HV en combinación con el dispositivo de acoplamiento AGH420-1 monitorea la resistencia de aislamiento Rf para estaciones de carga rápida de CD según el estándar CHAdeMO o según el sistema de carga combinado (CCS) para rangos de tensión nominal del sistema entre 0 VCD y 1000 VCD.
Para cumplir con los requisitos de las normas aplicables, se deben realizar ajustes de parámetros personalizados en el equipo para adaptarlo al equipo local y las condiciones de funcionamiento.
Tenga en cuenta los límites del área de aplicación indicada en los datos técnicos. Cualquier uso que no sea el descrito en este manual se considera inadecuado.
Características
- Monitorización de la resistencia de aislamiento Rf de las estaciones de carga de CC según el estándar CHAdeMO o el sistema de carga combinado (CCS)
- CHAdeMO (modo CHd y CHA):
- Capacidad de fuga máxima del sistema 1,6 μF por conductor
- Detección de fallas de aislamiento en el rango de tensión del sistema de 50 V a 1000 V
- Fallas de aislamiento unipolar RFU: RFU ≤ 100 kΩ: tiempo de respuesta ≤ 1 s, 100 kΩ < RFU ≤ 2 MΩ: tiempo de respuesta ≤ 10 s.
- Fallas de aislamiento bipolares RFS: RFS≤ 160 kΩ: tiempo de respuesta ≤ 10 s, RFS > 160 kΩ (200 kΩ): no hay detección (desactivación) (sólo CHd) - CCS (modo CC):
- Detección de fallos de aislamiento de hasta 2 MΩ.
- Capacidad de fuga máxima del sistema Ce: 20 μF
- Tiempo de respuesta tan a Ce ≤ 5 μF o RF ≤ 100 kΩ: ≤ 10 s - Medición de la capacitancia de fuga del sistema Ce
- Medida de la tensión nominal del sistema Un (True RMS) con detección de subtensión / sobretensión
- Medida de las tensiones residuales UL1e (entre L1 / + y tierra) así como UL2e (entre L2 / - y tierra)
- Retardo de arranque seleccionable, retardo de respuesta y retardo de liberación
- Dos rangos de valores de respuesta ajustables por separado de 5 ... 600 kΩ (Alarma 1, Alarma 2)
- Señalización de alarmas mediante LED (“AL1”, “AL2”), display y relés de alarma (“K1”, “K2”)
- Autoprueba automática del dispositivo con supervisión de la conexión
- Operación de relé seleccionable N/C o N/O
- Indicación del valor medido a través de una pantalla LC multifuncional
- Se puede activar la memoria de fallas
- RS-485 (aislado galvánicamente) que incluye los siguientes protocolos:
- Interfaz BMS (interfaz del dispositivo de medición Bender) para el intercambio de datos con otros componentes Bender
- Modbus RTU
- IsoData (para salida de datos continua) - Protección por contraseña para evitar cambios de parámetros no autorizados
- Modo de parada para desactivar el generador de impulsos de medición
Aplicaciones
- Estaciones de carga de CD para vehículos eléctricos de acuerdo con el estándar de carga japonés CHAdeMO
- Estaciones de carga de CD para vehículos eléctricos según CCS (Combined Charging System) según IEC 61851-23.
ISOMETER® isoCHA425HV con AGH420-1 Variante(s)
| Tipo | Tensión nominal del sistema Un | Ref.** |
|---|---|---|
| isoCHA425HV-D4-4 + AGH420-1 | DC 0 (50*)…1 000 V | B71036396 B91036396 |
* Valor para CHAdeMO
** (B7…= Terminal de presión / B9…= Terminal tipo tornillo)
Accesorios opcionales para ISOMETER® isoCHA425HV con AGH420-1
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para ISOMETER® isoCHA425HV con AGH420-1
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Nota de aplicación | isoCHA425HV | 276.7 KB | 2023/06/29 13:08:1929.06.2023 13:08:19 | D00404 | |
| Declaración de conformidad | UKCA - isoxx425 | 142.1 KB | 2023/06/12 05:32:0112.06.2023 05:32:01 | ||
| Declaración de conformidad CE | isoXX425 | 146.2 KB | 2023/07/14 05:24:4714.07.2023 05:24:47 | ||
| Datos técnicos | isoCHA425HV | 613.4 KB | DE | 2023/03/06 09:44:1006.03.2023 09:44:10 | D00404 |
| Datos técnicos | isoCHA425HV | 607.3 KB | EN | 2023/03/06 09:44:1606.03.2023 09:44:16 | D00404 |
| Flyer | isoCHA425HV | 296.5 KB | DE | 2021/09/07 09:04:4307.09.2021 09:04:43 | D00404 |
| Flyer | isoCHA425HV | 295.9 KB | EN | 2021/09/07 09:04:5807.09.2021 09:04:58 | D00404 |
| Manuales | isoCHA425HV | 2.1 MB | EN | 2023/02/20 10:51:2020.02.2023 10:51:20 | D00404 |
| Manuales | isoCHA425HV | 2.1 MB | DE | 2023/02/20 10:51:1120.02.2023 10:51:11 | D00404 |
| Flyer | isoCHA425HV (US) | 794.2 KB | EN | 2021/03/11 18:16:0611.03.2021 18:16:06 | |
| Guías rápida | isoCHA425HV | 1,021.7 KB | DE | 2023/02/20 10:51:4520.02.2023 10:51:45 | D00404 |
| Guías rápida | isoCHA425HV | 1,021.7 KB | EN | 2023/02/20 10:51:4520.02.2023 10:51:45 | D00404 |
