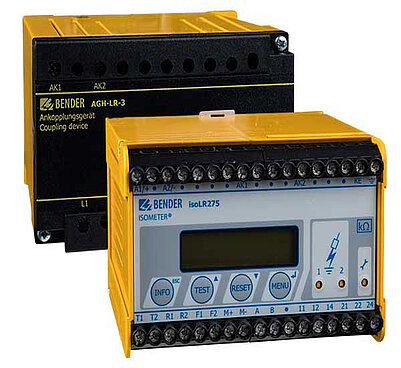

ISOMETER® isoLR275 con AGH-LR

  • Monitor de falla a tierra para sistemas de IT de AC y DC
  • Para circuitos principales con bajo nivel de resistencia de aislamiento
  • Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
  • Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
  • Memoria del historial con reloj en tiempo real para almacenar mensajes de alarma con fecha y hora

El ISOMETER isoLR275 con el acoplador AGH-LR vigila la resistencia del aislamiento. Es de aplicación universal en sistemas 3(N) AC-, AC/DC- y DC. EI los sistemas AC también pueden existir equipos con componente de corriente continua (p.ej. rectificadores, convertidores, motores de continua regulados por tiristores).

La adaptación a la capacidad de red es automática.

Para acoplar al margen de tensión nominal se debe utilizar el acoplador AGH-LR que se incluye en el suministro.

El isoLR275 puede operar con otros componentes del bus BMS.

¿Alguna duda? Contáctenos!

ISOMETER® isoLR275
ISOMETER® isoLR275
  • Monitor de falla a tierra para sistemas de IT de AC y DC
  • Para circuitos principales con bajo nivel de resistencia de aislamiento
  • Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
  • Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
  • Memoria del historial con reloj en tiempo real para almacenar mensajes de alarma con fecha y hora

El ISOMETER isoLR275 con el acoplador AGH-LR vigila la resistencia del aislamiento. Es de aplicación universal en sistemas 3(N) AC-, AC/DC- y DC. EI los sistemas AC también pueden existir equipos con componente de corriente continua (p.ej. rectificadores, convertidores, motores de continua regulados por tiristores).

La adaptación a la capacidad de red es automática.

Para acoplar al margen de tensión nominal se debe utilizar el acoplador AGH-LR que se incluye en el suministro.

El isoLR275 puede operar con otros componentes del bus BMS.

¿Alguna duda? Contáctenos!

Características

isoLR275

  • ISOMETER® para sistemas IT de tensión alterna con rectificadores o convertidores unidos galvánicamente y para sistemas IT de tensión continua (IT = redes aisladas de tierra)
  • Especialmente adecuado para la vigilancia de instalaciones de bajo aislamiento
  • isoLR275 siempre trabaja junto con el acoplador AGH-LR
  • Adaptación automática a la capacidad de derivación de red existente
  • Procedimiento de medida AMPPlus (patente europea: EP 0 654 673 B1)
  • Perfiles de medición seleccionables para diversas exigencias
  • Dos márgenes de valores de respuesta ajustables por separado de 0,2…100 kΩ cada uno (Alarma 1, Alarma 2)
  • Display LC de dos líneas
  • Autotest automático
  • Memoria de eventos con reloj de tiempo real para guardar los mensajes de alarma con fecha y hora
  • Interface BMS (interface Bender de aparatos de medida) para el intercambio de datos con otros componentes Bender (RS-485 con separación galvánica)
  • Separación interna del ISOMETER® (mediante señal de control; bornas F1/F2) del sistema IT a vigilar (p.ej. en caso de acoplamiento de varios ISOMETER®)
  • Salida de corriente 0(4)…20 mA (con separación galvánica) análoga al valor de aislamiento medido de la red

AGH-LR

  • Acoplador necesario para el ISOMETER® isoLR275
  • Margen de tensión nominal AC 0…793 V y DC 0…1100 V
  • Fijación rápida sobre carril de sujeción

Aplicaciones

  • Circuitos de corriente principal AC, DC o AC/DC
  • Sistemas IT con onduladores conectados directamente
  • Sistemas IT con grandes capacidades de red de hasta 500 μF
  • Sistemas IT con oscilaciones de tensión altas pero lentas
  • Instalaciones con fuentes de alimentación conmutadas
  • Sistemas IT acoplados

ISOMETER® isoLR275 con AGH-LR Variante(s)

TipoTensión nominal de red UnTensión de alimentación USRef.
isoLR275-327 + AGH-LR-3

Kit que consta de:
isoLR275-327
AGH-LR
3(N) AC 0…793 V / DC 0…1100 VAC 19,2…55 V / DC 19,2…72 VB91065702W


B91065700W
B98039022W
isoLR275-335 + AGH-LR

Kit que consta de:
isoLR275-335
AGH-LR-3
3(N)AC 0…793 V / DC 0…1100 VAC 88…264 V / DC 77…286 VB91065703W


B91065701W
B98039022W
