ISOMETER® isoRW425
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos de control en vehículos ferroviarios según EN 50155
- Medida de impedancia de aislamiento (modo Z) para 50 Hz o 60 Hz
- Adaptación automática a la capacitancia de fuga del sistema hasta 300 μF
- Medición de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión

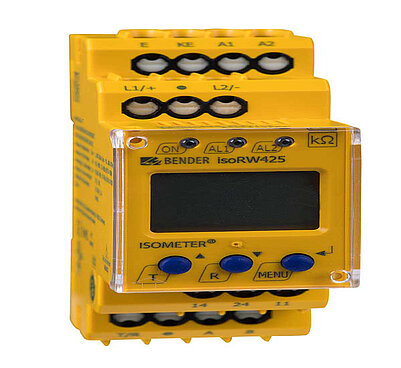

El ISOMETER® isoRW425 vigila la resistencia de aislamiento (ModoR) o la impedancia de aislamiento (Modo Z) de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red de 3(N)AC, AC, AC/DC o DC 0…440 V. Los componentes alimentados con corriente continua en sistemas 3(N)AC y AC/DC no influyen sobre el comportamiento de respuesta, si fluye por lo menos una corriente de carga de DC 10 mA. Una fuente de alimentación externa permite realizar la vigilancia del sistema en sistemas sin tensión. La capacidad de derivación de red máxima Ce en Modo R es de 300 μF y en Modo Z de 1μF.
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos de control en vehículos ferroviarios según EN 50155
- Medida de impedancia de aislamiento (modo Z) para 50 Hz o 60 Hz
- Adaptación automática a la capacitancia de fuga del sistema hasta 300 μF
- Medición de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión
El ISOMETER® isoRW425 vigila la resistencia de aislamiento (ModoR) o la impedancia de aislamiento (Modo Z) de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red de 3(N)AC, AC, AC/DC o DC 0…440 V. Los componentes alimentados con corriente continua en sistemas 3(N)AC y AC/DC no influyen sobre el comportamiento de respuesta, si fluye por lo menos una corriente de carga de DC 10 mA. Una fuente de alimentación externa permite realizar la vigilancia del sistema en sistemas sin tensión. La capacidad de derivación de red máxima Ce en Modo R es de 300 μF y en Modo Z de 1μF.
Características
- Vigilancia de la resistencia de aislamiento (Modo R) o de la impedancia de aislamiento (Modo Z) para sistemas 3(N)AC, AC y DC aislados de tierra, con convertidores y rectificadores conectados galvánicamente
- Impedancia de aislamiento (Modo Z) para 50 Hz o 60 Hz
- Medida de la tensión de red (RMS) con detección de min./máx. tensión
- Medida de las tensiones DC de red contra tierra (L+/PE y L-/PE)
- Adaptación automática a la capacidad de derivación de red hasta 300 μF en Modo R y 1μF en Modo Z
- Autotest automático del aparato con vigilancia de conexión
- Retardo de arranque, disparo y reposición ajustables
- Dos márgenes de valores de respuesta ajustables por separado de 1…990 kΩ (Alarma 1, Alarma 2)
- Las alarmas son emitidas a través de LEDs (AL1, AL2, un display y relés de alarma (K1, K2)
- Corriente de trabajo/reposo seleccionable
- Indicación de valores de medida a través de pantalla LC multifunción
- Memorización de errores seleccionable
- RS-485 (con separación galvánica) con los siguientes protocolos:
– interfaz BMS (interfaz de aparatos de medida Bender) para el intercambio de datos con otros componentes de Bender
– Modbus RTU
– IsoData (para la emisión continua de datos) - Protección por contraseña contra la modificación no autorizada de parámetros
Aplicaciones
- Circuitos de corriente de mando AC en la industria, en la construcción de máquinas, en centrales eléctricas, elevadores, en la automatización y en aplicaciones ferroviarias según EN 50155
- Circuitos de corriente de mando y auxiliar AC según DIN EN 60204-1 “Equipamiento eléctrico de máquinas”, IEC 60204-1, EN 60204-1
- Circuitos de corriente auxiliar AC según DIN VDE 0100-725 (VDE 0100-725)
- Sistemas IT AC pequeños, p.ej. instalaciones de iluminación, grupos móviles
ISOMETER® isoRW425 Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Ref.* |
|---|---|---|---|
| isoRW425-D4W-4 | 3(N)AC, AC 0…440 V/DC 0…440 V, 15…460 Hz | DC 24…240 V / AC 100…240 V, 47…63 Hz | B71037000W B91037000W |
*(B7… = Terminales depresión / B9… = Terminales con tornillo)
Accesorios opcionales para ISOMETER® isoRW425
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para ISOMETER® isoRW425
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Certificados | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | 431.9 KB | DE | 2023/01/12 14:46:3012.01.2023 14:46:30 | |
| Certificados | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | 411.7 KB | EN | 2023/01/12 14:46:3512.01.2023 14:46:35 | |
| Declaración de conformidad | UKCA - isoxx425 | 142.1 KB | 2022/12/20 05:59:4420.12.2022 05:59:44 | ||
| Declaración de conformidad CE | isoXX425 | 151.9 KB | 2023/01/09 06:50:5109.01.2023 06:50:51 | ||
| Guías rápida | isoRW425 | 657.3 KB | DE | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| Guías rápida | isoRW425 | 651.1 KB | EN | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| Manuales | isoRW425 | 2.5 MB | DE | 2021/04/20 08:07:5320.04.2021 08:07:53 | D00052 |
| Manuales | isoRW425 | 2.5 MB | EN | 2021/04/20 08:09:3320.04.2021 08:09:33 | D00052 |
| Manuales | isoRW425 | 1.2 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00052 |
| Datos técnicos | isoRW425 | 284.1 KB | DE | 2020/06/26 10:21:0726.06.2020 10:21:07 | D00052 |
| Datos técnicos | isoRW425 | 284.2 KB | EN | 2020/06/26 10:21:1426.06.2020 10:21:14 | D00052 |
| Datos técnicos | isoRW425 | 314.8 KB | ES | 2020/06/26 10:21:2226.06.2020 10:21:22 | D00052 |
| Datos técnicos | isoRW425 | 511.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00052 |
| Software | Modbus RTU - Monitor isoxx425 V2.2.2 setup | 7.1 MB | 2019/05/13 10:31:5913.05.2019 10:31:59 |
