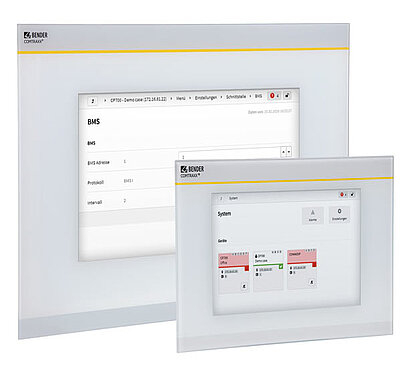

COMTRAXX® CP9…-I serie
- Vista general completa del sistema en el navegador web o en la pantalla integrada
- Parametrización de todos los dispositivos Bender
- Todas las interfaces de comunicación de Bender
- Diferentes tamaños de pantalla disponibles (7" y 15.6")
- Tecnología a prueba de futuro
La serie COMTRAXX® CP9…-I incluye una pasarela de comunicaciones con interfaz web y pantalla disponible en diferentes tamaños. Todos los equipos Bender pueden conectarse mediante interfaces integrados. Además también se pueden integrar equipos de terceros fabricantes en el sistema. Mediante la interfaz web o la pantalla se pueden controlar y parametrizar los valores de medida y otros parámetros. Existe una amplia gama de opciones para avisar y visualizar las alarmas. Gracias a la robustez de su diseño y de su superficie no existen límites en los distintos ámbitos de aplicación.
Condition monitor CP915-I disponible a partir del Q4/2023
Interfaz existente
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Más información sobre las ventajas de la serie COMTRAXX® CP9…-I here.
- Vista general completa del sistema en el navegador web o en la pantalla integrada
- Parametrización de todos los dispositivos Bender
- Todas las interfaces de comunicación de Bender
- Diferentes tamaños de pantalla disponibles (7" y 15.6")
- Tecnología a prueba de futuro
La serie COMTRAXX® CP9…-I incluye una pasarela de comunicaciones con interfaz web y pantalla disponible en diferentes tamaños. Todos los equipos Bender pueden conectarse mediante interfaces integrados. Además también se pueden integrar equipos de terceros fabricantes en el sistema. Mediante la interfaz web o la pantalla se pueden controlar y parametrizar los valores de medida y otros parámetros. Existe una amplia gama de opciones para avisar y visualizar las alarmas. Gracias a la robustez de su diseño y de su superficie no existen límites en los distintos ámbitos de aplicación.
Condition monitor CP915-I disponible a partir del Q4/2023
Interfaz existente
- RS-485: BMS, Modbus RTU
- Ethernet: BCOM, Modbus TCP, SNMP, PROFINET
Más información sobre las ventajas de la serie COMTRAXX® CP9…-I here.
Características
- Tamaño de la pantalla 7" y 15,6" con cristal endurecido y anti-reflejo
- Fácil limpieza y desinfección, clase de protección IP54
- Placa frontal montada sin tornillos
- Pasarela de comunicaciones para sistemas Bender
- Pasarela de comunicación integrada modular entre sistemas de Bender y TCP/IP
- Acceso remoto a través de LAN, WAN o Internet
- Soporte de equipos conectados a BMS-Bus internos, a través de BCOM, Modbus RTU o Modbus TCP
- Se puede generar una visualización individual que puede ser representada en el navegador web o en la pantalla
- Silencioso gracias a un funcionamiento sin ventilador
- Visualización de alta calidad con excelente contraste, alta resolución y amplio ángulo de visión
- Posibilidad de integración gráfica de planos de edificios o pantallas de estado con calidad fotográfica
- Notificación visual y acústica en caso de alarma
Aplicaciones
- Monitorización y parametrización de todos los equipos Bender
- Fijación en la puerta del cuadro eléctrico para tener todos los datos inmediatamente visibles
- Puesta en marcha y diagnóstico de sistemas Bender
- Diagnóstico y mantenimiento remoto
- Puestos de control en todas las áreas
- Monitorización y análisis de centros de datos
COMTRAXX® CP9…-I serie Variante(s)
Dispositivos completos
| Tipo | Tamaño del display | Suministro | Dimensiones del dispositivo (an x al x pr) | Peso | Envolvente | Unidad del display (cristal, templado) | Ref. |
|---|---|---|---|---|---|---|---|
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Para empotrar en pared | blanco | B95061031 |
| CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 65 mm | 1,0 kg | Fijación a frontal de pared | blanco | B95061032 (disponible a partir del Q4/2023) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Para empotrar en pared | blanco | B95061033 (disponible a partir del Q4/2023) |
| CP915-I | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | Para empotrar en pared | gris | B95061034 (disponible a partir del Q4/2023) |
Volumen de suministro: Unidad de visualización, fijación a la puerta del cuadro eléctrico o envolvente UP incl. placa de montaje con electrónica, cable de conexión CP9xx y kit de conectores
Nota: La ventosa de extracción es necesaria para retirar el display
Componentes individuales
| Serie del dispositivo | Tipo | Ref. |
|---|---|---|
| CP907-I | Para empotrar en pared | B95100140 |
| CP915-I | Unidad de visualización blanca | B95061090 |
| CP915-I | Unidad de visualización gris | B95061110 |
| CP915-I | Para empotrar en pared incl. placa de montaje con electrónica | B95061092 |
Accesorios opcionales para COMTRAXX® CP9…-I serie
| Tipo | Ref. |
|---|---|
| Kit de conectores de repuesto CP9xx-I | B95061910 |
| Ventosa de extracción CP9xx-I* | B95061911 |
| Caja de montaje en superficie CP907(-I) | B95061915 |
| Caja de montaje en superficie CP915(-I) | B22301077 |
| STEP-PS Fuente de alimentación - DC 24 V/1.75A | B94053111 |
* La ventosa de extracción es necesaria para retirar la pantalla del CP915-I.
Descargas para COMTRAXX® CP9…-I serie
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | CP9xx | 88.0 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Software | CP9xx, CP9…-I, CP700, COM465xx - SNMP MIB-Dateien | 7.6 KB | 2021/11/26 13:38:0526.11.2021 13:38:05 | D00005 | |
| Datos técnicos | COMTRAXX® CP9…-I | 504.7 KB | DE | 2023/03/30 06:58:2430.03.2023 06:58:24 | D00418 |
| Datos técnicos | COMTRAXX® CP9…-I | 501.2 KB | EN | 2023/03/30 06:58:4330.03.2023 06:58:43 | D00418 |
| Datos técnicos | COMTRAXX® CP9…-I | 505.1 KB | ES | 2023/03/30 06:59:0230.03.2023 06:59:02 | D00418 |
| Manuales | COMTRAXX® CP9…-I | 16.4 MB | DE | 2023/03/30 07:00:0930.03.2023 07:00:09 | D00418 |
| Manuales | COMTRAXX® CP9…-I | 16.4 MB | EN | 2023/03/30 07:00:5430.03.2023 07:00:54 | D00418 |
| Guías rápida | COMTRAXX® CP9…-I | 1.6 MB | DE | 2023/03/30 07:01:1830.03.2023 07:01:18 | D00418 |
| Guías rápida | COMTRAXX® CP9…-I | 1.6 MB | EN | 2023/03/30 07:01:1830.03.2023 07:01:18 | D00418 |
| Folletos producto | COMTRAXX® CP9…-Industrie | 2.6 MB | DE | 2020/12/18 13:01:3518.12.2020 13:01:35 | D00418 |
| Folletos producto | COMTRAXX® CP9…-Industrial | 2.5 MB | EN | 2021/01/05 12:58:0405.01.2021 12:58:04 | D00418 |
| Folletos producto | COMTRAXX® CP9…-Industrial | 2.5 MB | ES | 2021/02/03 10:09:1103.02.2021 10:09:11 | D00418 |
| Folletos producto | COMTRAXX® CP9…-Industrial | 2.5 MB | FR | 2021/02/15 12:57:3615.02.2021 12:57:36 | D00418 |
| Datos técnicos | COMTRAXX® CP9…-I | 505.0 KB | FR | 2023/03/30 06:59:1730.03.2023 06:59:17 | D00418 |
| Software | GSDML V2.42 Bender CP9XX | 6.2 KB | 2022/06/07 08:34:3307.06.2022 08:34:33 | ||
| Software | CP900 Update V4.8.2 | 30.1 MB | 2023/06/05 14:24:2005.06.2023 14:24:20 | D00349, D00418 | |
| Software | CP907 Update V4.8.2 | 30.1 MB | 2023/06/05 14:24:4105.06.2023 14:24:41 | D00349, D00418 |
