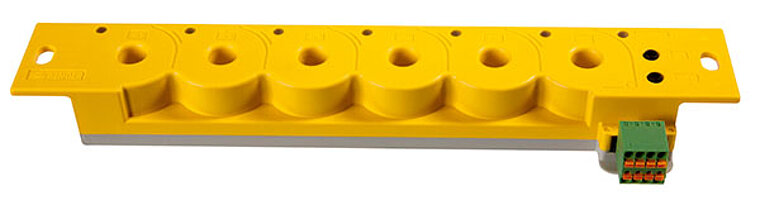

ISOSCAN® EDS151
- Localización automática de fallas
- Para circuitos de control
- 6 canales de medida
- Transformadores de corriente de medida integrados
- Concepto universal de sistema
El evaluador de fallos EDS151 en conjunto con el ISOMETER® isoMED427P, está diseñados para la localización de fallos en sistemas aislados de tierra (sistema IT). El pulso de corriente generado por el ISOMETER® isoMED427P se detecta a través de los transformadores de medida integrados y es evaluado. La integración de seis transformadores de medida de corriente en el EDS151 permite llevar a través de él todos los cables de salida de un punto. El tiempo de respuesta para generar un mensaje de alarma incluido el tiempo en el que aparece en la pantalla del equipo es como máximo 8s. (ej. MK2430).
Se pueden conectar un total de 88 EDS151 en un mismo bus BMS RS-485, por lo que se pueden monitorizar hasta 528 salidas. La actividad en el bus BMS se indica a través de un LED.
- Localización automática de fallas
- Para circuitos de control
- 6 canales de medida
- Transformadores de corriente de medida integrados
- Concepto universal de sistema
El evaluador de fallos EDS151 en conjunto con el ISOMETER® isoMED427P, está diseñados para la localización de fallos en sistemas aislados de tierra (sistema IT). El pulso de corriente generado por el ISOMETER® isoMED427P se detecta a través de los transformadores de medida integrados y es evaluado. La integración de seis transformadores de medida de corriente en el EDS151 permite llevar a través de él todos los cables de salida de un punto. El tiempo de respuesta para generar un mensaje de alarma incluido el tiempo en el que aparece en la pantalla del equipo es como máximo 8s. (ej. MK2430).
Se pueden conectar un total de 88 EDS151 en un mismo bus BMS RS-485, por lo que se pueden monitorizar hasta 528 salidas. La actividad en el bus BMS se indica a través de un LED.
Características
- Búsqueda de fallos de aislamiento en sistemas IT AC, AC/DC y DC
- 6 canales de medida con un transformador toroidal por cada EDS151
- Posibilidad de combinar hasta 528 canales de medida en el sistema IT vigilado mediante bus BMS: 88 x 6 canales de medida
- Sensibilidad de respuesta EDS151 0,5 mA
- Máximo 8 s de tiempo de respuesta en la red AC según IEC 61557-9
- Interface RS-485 con protocolo BMS
- Margen de dirección del bus BMS 3…90
- Autotest cíclico
Aplicaciones
- Búsqueda de fallos de aislamiento en sistemas IT AC, AC/DC y DC
- Circuitos de corriente principal en instalaciones industriales, en centrales de energía y en barcos
- Sistemas IT para recintos de uso médico y circuitos de corriente de mando
ISOSCAN® EDS151 Variante(s)
| Tipo | Tensión de alimentación* | Ref. |
|---|---|---|
| EDS151 | AC 17…24 V, 50…60Hz/DC 14…28 V | B91080101 |
* Valores absolutos
Accesorios opcionales para ISOSCAN® EDS151
| Tipo | Tensión de alimentación | Tensión de salida | Ref. | Nota |
|---|---|---|---|---|
| AN410 | AC 90…264 V, 47…63Hz*/DC 120…370 V* | DC 24 V, 420 mA | B924209 | Alimenta a máx. 6 EDS15… |
| AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta a máx. 6 EDS15… |
| AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Alimenta a máx. 6 EDS15… |
* Valores absolutos
Descargas para ISOSCAN® EDS151
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | EDS151 | 82.7 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Manuales | EDS151 | 572.5 KB | DE | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00107 |
| Manuales | EDS151 | 572.5 KB | EN | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00107 |
| Datos técnicos | EDS150/151 | 280.0 KB | DE | 2019/05/13 10:31:3413.05.2019 10:31:34 | D00106 |
| Datos técnicos | EDS150/151 | 236.3 KB | EN | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00106 |
| Datos técnicos | EDS150/151 | 282.1 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00106 |
| Datos técnicos | EDS150/151 | 461.0 KB | ZH | 2019/05/13 10:31:3213.05.2019 10:31:32 | D00106 |
| Folletos de aplicación | Selectief aardfout zoeksysteem EDS | 933.7 KB | NL | 2019/05/13 10:31:2813.05.2019 10:31:28 | |
| Folletos producto | Mining | 11.7 MB | ES | 2020/05/22 14:37:3122.05.2020 14:37:31 | |
| Flyer | Industrial EDS | 1.1 MB | EN | 2021/04/28 13:38:1328.04.2021 13:38:13 | |
| Flyer | Healthcare EDS | 1.7 MB | EN | 2021/04/29 15:23:1529.04.2021 15:23:15 |
