ISOMETER® iso685-…-P
- Valores de medida predefinidos
- Medida segura de la resistencia de aislamiento, tensión, capacidad y frecuencia
- Servidor web integrado
- Modbus TCP/RTU
- Localización de fallas de aislamiento
El ISOMETER® es un vigilante de aislamiento para sistemas aislados IT según IEC 61557-8. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC.
En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).
Junto con los evaluadores para la localización de fallos de aislamiento de la serie EDS44x y los correspondientes transformadores de corriente de medida, se puede crear con el iso685-D-P un sistema para la localización de fallos de aislamiento.
Variantes de aparato

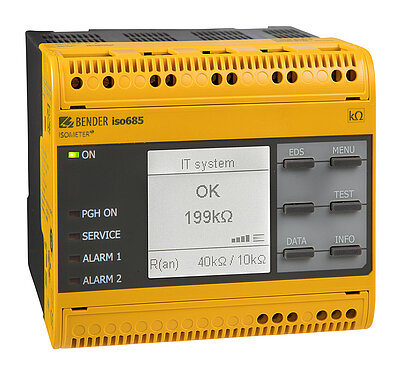

iso685-D-P: La versión iso685-D-P incorpora una pantalla gráfica LCD de alta resolución y elementos de mando para el manejo directo de las funciones del aparato. No puede ser combinada con un FP200.
iso685-S-P: La variante iso685-S-P no tiene pantalla propio y sólo puede ser utilizada junto con un FP200. En consecuencia, el manejo del iso685-S-P se realiza de manera indirecta a través del FP200.
Opción "W": De manera opcional se dispone de las variantes en opción "W" para condiciones climáticas y mecánicas extremas.
- Valores de medida predefinidos
- Medida segura de la resistencia de aislamiento, tensión, capacidad y frecuencia
- Servidor web integrado
- Modbus TCP/RTU
- Localización de fallas de aislamiento
El ISOMETER® es un vigilante de aislamiento para sistemas aislados IT según IEC 61557-8. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC.
En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).
Junto con los evaluadores para la localización de fallos de aislamiento de la serie EDS44x y los correspondientes transformadores de corriente de medida, se puede crear con el iso685-D-P un sistema para la localización de fallos de aislamiento.
Variantes de aparato
iso685-D-P: La versión iso685-D-P incorpora una pantalla gráfica LCD de alta resolución y elementos de mando para el manejo directo de las funciones del aparato. No puede ser combinada con un FP200.
iso685-S-P: La variante iso685-S-P no tiene pantalla propio y sólo puede ser utilizada junto con un FP200. En consecuencia, el manejo del iso685-S-P se realiza de manera indirecta a través del FP200.
Opción "W": De manera opcional se dispone de las variantes en opción "W" para condiciones climáticas y mecánicas extremas.
Características
iso685-…-P
- ISOMETER® para sistemas aislados IT AC con rectificadores o convertidores conectados galvánicamente y para sistemas IT DC (IT = redes aisladas de tierra)
- Adaptación automática a la capacidad de derivación de red existente
- Combinación de AMPPlusy otros procedimientos de medida dependientes del perfil
- Dos márgenes de respuesta ajustables por separado de 1 kΩ…10 MΩ
- Pantalla gráfica LCD de alta resolución
- Vigilancia de la conexión (Vigilancia de los conductores de medida)
- Auto-test automático del aparato
- Representación gráfica de la evolución del aislamiento a lo largo del tiempo (isoGraph)
- Memoria de eventos con reloj de tiempo real (buffer de 3 días) para memorización de 1023 mensajes de alarma con fecha y hora
- Salida de corriente o tensión 0 (4)…20 mA, 0…400 uA, 0…10 V, 2…10 V (con separación galvánica) análoga al valor de aislamiento medido de la red
- Entradas y salidas digitales libremente programables
- Ajuste remoto a través de Internet/Intranet (servidor web/opción; COMTRAXX® Gateway)
- Diagnóstico a distancia a través de Internet (sólo a través del servicio técnico de Bender)
- isoData: Transmisión de datos permanente y sin interrupciones
- RS-485/BS (bus de sensores Bender) para el intercambio de datos con otros componentes de Bender con protocolo Modbus RTU
- BCOM, Modbus TCP/RTU y servidor Web
- ISOnet: Desconexión interna del ISOMETER® del sistema IT a ser vigilado (p.ej. al acoplar varios sistemas IT)
- Prioridad ISOnet: Prioridad duradera de un equipo en interconexión de redes.
- ISOloop: función especial para redes en anillo (todas las redes acopladas)
- Generación de corriente de prueba para la localización de fallos de aislamiento selectiva
- Indicación de los fallos de aislamiento localizados de manera selectiva por los sistemas EDS
- Parametrización de sistemas EDS
- EDSsync: distribución sincronizada de información de disparo EDS en redes acopladas
- Textos personalizados para cada canal de medida
EDS44x
- Localización de fallos de aislamiento en sistemas IT AC, 3AC y DC
- Se pueden conectar hasta 12 transformadores de medida de corriente de la serie CTAC, WR y WS
- Sensibilidad de respuesta localización de fallos de aislamiento:
EDS440 2…10 mA
EDS441 0,2…1 mA - Sensibilidad de respuesta de medida de corriente diferencial:
EDS440 100 mA…10 A
EDS441 100 mA…1 A - Comunicación de componentes a través de BS Bus (RS-485) o BB Bus
Aplicaciones
- Circuitos de corriente principales AC, DC o AC/DC
- Circuitos de corriente principales AC/DC con componentes de corriente continua conectados directamente como convertidores de corriente, rectificadores, accionamientos regulados
- Instalaciones SAI, redes de baterías
- Calefactores con control por fases
- Instalaciones con fuentes de red conmutadas
- Sistemas IT con altas fugas capacitivas a tierra
- Instalaciones con localización de fallos de aislamiento
ISOMETER® iso685-…-P Variante(s)
| Tipo | Margen de tensión nominal de red Un | Tensión de alimentación US | Pantalla | Option W | Referencia |
|---|---|---|---|---|---|
| iso685-D-P | AC 0…690 V; 1…460 Hz DC 0…1000 V | AC 24…240 V; 50…400 Hz DC 24…240 V | integrada | – | B91067030 |
| iso685W-D-P | AC 0…690 V; 1…460 Hz DC 0…1000 V | AC 24…240 V; 50…400 Hz DC 24…240 V | integrada | -40…+70°C, 3K23, 3M12 | B91067030W |
| iso685-S-P + FP200 | AC 0…690 V; 1…460 Hz DC 0…1000 V | AC 24…240 V; 50…400 Hz DC 24…240 V | separada | – | B91067230 |
| iso685W-S-P + FP200W | AC 0…690 V; 1…460 Hz DC 0…1000 V | AC 24…240 V; 50…400 Hz DC 24…240 V | separada | -40…+70°C, 3K23, 3M12 | B91067230W |
Accesorios opcionales para ISOMETER® iso685-…-P
Evaluador para la localización de fallos de aislamiento
| Tipo | Tensión de alimentación US | Valor de respuesta | Referencia |
|---|---|---|---|
| EDS440-S-1 | AC/DC 24…240 V | 2…10 mA | B91080201 |
| EDS440W-S-1 | AC/DC 24…240 V | 2…10 mA | B91080201W |
| EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | B91080202 |
| EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | B91080202W |
| EDS441-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204 |
| EDS441W-S-1 | AC/DC 24…240 V | 0,2…1 mA | B91080204W |
| EDS441-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205 |
| EDS441W-L-4 | AC/DC 24…240 V | 0,2…1 mA | B91080205W |
| EDS441-LAB-4 | AC/DC 24…240 V | 0,2…1 mA | B91080207 |
| EDS441W-LAB-4 | AC/DC 24…240 V | 0,2…1 mA | B91080207W |
Módulo de relés
| Typ | Tensión de alimentación US | Referencia |
|---|---|---|
| IOM441-S | DC 24 V | B95012057 |
| IOM441W-S | DC 24 V | B95012057W |
| Descripción | Referencia |
|---|---|
| Kit de bornas de tornillos* | B91067901 |
| Kit de bornas de presión | B91067902 |
| Accesorios para caja (cubierta de bornas, 2 clips para el montaje)* | B91067903 |
| Cubierta frontal 144x72 transparente (para IP65) para FP200* | B98060005 |
| Conector enchufable 6 módulos bus BB*** | B98110001 |
* incluido en el suministro
** si se utiliza la “cubierta frontal transparente 144x72 (IP65), el corte del cuadro eléctrico debe aumentarse de 66 mm a 68 mm de altura (+0,7 / -0 mm)
*** Necesario para la conexión del ISOMETER® con un EDS44…-S
Descargas para ISOMETER® iso685-…-P
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
