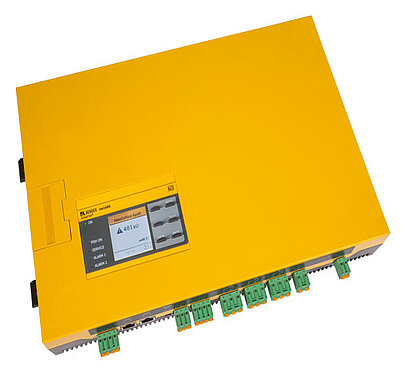

ISOMETER® isoHR1685DW–925
- Vigilante de aislamiento para plataformas de trabajo elevadoras, móviles, aisladas
- Protección en el trabajo en catenarias con tensión
- Vigilancia continua de aislamiento durante su funcionamiento
- Almacenamiento de datos para demostrar el estado de aislamiento
- Representación gráfica de la evolución del aislamiento en el tiempo (isoGraph)
El ISOMETER® isoHR1685DW-925 sirve para vigilar el aislamiento de plataformas de trabajo elevadoras/vehículos de mantenimiento de catenaria. Trabajar en catenarias con tensión de hasta 1500 V es una actividad calificada de peligrosa. Para proteger al personal que realiza estos trabajos, los vehículos de mantenimiento de catenarias están dotados de 2 niveles de aislamiento. La suciedad, el envejecimiento o los daños en los niveles de aislamiento provoca que la electricidad pueda ser sentida por las personas y puedan ocurrir accidentes eléctricos.
El isoHR1685DW-925 contribuye de un modo considerable a aumentar la seguridad durante el trabajo bajo tensión.
El dispositivo se integra en el vehículo, vigila permanentemente el nivel de aislamiento e informa de inmediato al personal en caso de que determinados umbrales de aislamiento se reduzcan durante el recorrido y antes y durante la realización de los trabajos. Además, permite vigilar ambos niveles de aislamiento.
- Vigilante de aislamiento para plataformas de trabajo elevadoras, móviles, aisladas
- Protección en el trabajo en catenarias con tensión
- Vigilancia continua de aislamiento durante su funcionamiento
- Almacenamiento de datos para demostrar el estado de aislamiento
- Representación gráfica de la evolución del aislamiento en el tiempo (isoGraph)
El ISOMETER® isoHR1685DW-925 sirve para vigilar el aislamiento de plataformas de trabajo elevadoras/vehículos de mantenimiento de catenaria. Trabajar en catenarias con tensión de hasta 1500 V es una actividad calificada de peligrosa. Para proteger al personal que realiza estos trabajos, los vehículos de mantenimiento de catenarias están dotados de 2 niveles de aislamiento. La suciedad, el envejecimiento o los daños en los niveles de aislamiento provoca que la electricidad pueda ser sentida por las personas y puedan ocurrir accidentes eléctricos.
El isoHR1685DW-925 contribuye de un modo considerable a aumentar la seguridad durante el trabajo bajo tensión.
El dispositivo se integra en el vehículo, vigila permanentemente el nivel de aislamiento e informa de inmediato al personal en caso de que determinados umbrales de aislamiento se reduzcan durante el recorrido y antes y durante la realización de los trabajos. Además, permite vigilar ambos niveles de aislamiento.
Características
- ISOMETER® para plataformas de trabajo elevadoras, móviles, aisladas
- Vigilancia continua de los dos niveles de aislamiento en plataformas de trabajo elevadoras incluso durante su funcionamiento
- Almacenamiento de datos para demostrar el estado de aislamiento. Por ejemplo, para poder presentar pruebas tras un accidente eléctrico
- Representación gráfica de la evolución del aislamiento en el tiempo (isoGraph)
- Interfaz RS-485 con protocolo BMS y Modbus RTU para la transmisión de datos, alarmas y confirmación a través de la comunicación existente con la plataforma de trabajo.
- Memoria histórica con reloj en tiempo real (búfer de 13 días) para el almacenamiento de 1023 mensajes de alarma con fecha y hora
- Entradas digitales libremente programables
- Autocomprobación automática del dispositivo con aviso automático en caso de fallo
- Vigilancia de la conexión
- Valores de respuesta ajustables por separado Ran1 (Alarma 1) y Ran2 (Alarma 2) para prealarma y alarma
- Pantalla gráfica LCD de alta resolución para una lectura y un registro sencillos del estado del dispositivo
- Medida de fallos de aislamiento de alta resistencia 100 kΩ…20 GΩ
- Adaptación automática a altas capacidades de derivación de red
Aplicaciones
- Vigilante de aislamiento para plataformas de trabajo elevadoras, móviles, aisladas
ISOMETER® isoHR1685DW–925 Variante(s)
| Tipo | Tensión de alimentación* | Margen de respuesta | Tensión nominal | Referencia |
|---|---|---|---|---|
| isoHR1685DW-925 | DC 18…30 V | 100 kΩ…100 MΩ | AC 0…1000 V, DC 0…1500 V | B91065806W |
* Valores absolutos
Descargas para ISOMETER® isoHR1685DW–925
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | isoXX1685 | 89.1 KB | 2023/06/12 05:32:4812.06.2023 05:32:48 | ||
| Declaración de conformidad | UKCA - isoXX1685 | 122.0 KB | 2023/06/12 05:32:0612.06.2023 05:32:06 | ||
| Datos técnicos | isoHR1685DW-925 | 439.1 KB | DE | 2021/05/28 07:02:4428.05.2021 07:02:44 | D00369 |
| Datos técnicos | isoHR1685DW-925 | 436.6 KB | EN | 2021/05/28 07:02:5028.05.2021 07:02:50 | D00369 |
| Manuales | isoHR1685DW-925 | 5.6 MB | DE | 2021/05/20 11:49:4920.05.2021 11:49:49 | D00369 |
| Manuales | isoHR1685DW-925 | 5.9 MB | EN | 2021/05/28 07:03:1328.05.2021 07:03:13 | D00369 |
| Datos técnicos | isoHR1685DW-925 | 438.5 KB | FR | 2021/05/28 07:02:5928.05.2021 07:02:59 | D00369 |
| Datos técnicos | isoHR1685DW-925 | 439.1 KB | ES | 2021/05/28 07:02:5528.05.2021 07:02:55 | D00369 |
| Flyer | Na, kribbelt`s Ihnen auch in den Fingern? (isoHR1685) | 1.6 MB | DE | 2023/08/29 05:49:1529.08.2023 05:49:15 | D00369 |
| Flyer | Do you also have a tingling sensation in your fingers? (isoHR1685) | 1.6 MB | EN | 2023/08/29 05:49:2129.08.2023 05:49:21 | D00369 |
| Flyer | ¿También usted siente hormigueo en los dedos? (isoHR1685) | 2.0 MB | ES | 2018/04/16 06:12:5216.04.2018 06:12:52 | D00369 |
| Guías rápida | isoHR1685DW-925 | 1.2 MB | DE | 2021/02/18 15:27:4818.02.2021 15:27:48 | D00369 |
| Guías rápida | isoHR1685DW-925 | 1.2 MB | EN | 2021/02/18 15:27:4818.02.2021 15:27:48 | D00369 |
| Software | iso1685 Set V2.1 | 48.1 KB | 2019/05/13 10:31:5913.05.2019 10:31:59 |
