En las salas médicas del Grupo 2 —como quirófanos y unidades de cuidados intensivos—, un corte de energía durante el tratamiento de un paciente puede tener consecuencias que pongan en riesgo la vida. Por eso, la norma internacional IEC 60364-7-710 exige que los sistemas de TI médicos sin conexión a tierra cuenten con monitoreo continuo del aislamiento. De esta manera, la fuente de alimentación permanece disponible incluso en caso de que se produzca el primer fallo de aislamiento.
Con el ISOMETER® isoMED527 y el ISOSCAN® EDS551, Bender ofrece la nueva generación de monitoreo de aislamiento y detección de fallas de aislamiento para sistemas de TI médicos. Los dispositivos monitorean todos los parámetros relevantes para la seguridad, como la capacitancia de fuga del sistema (consulte las preguntas frecuentes para saber por qué esto es importante), emiten una alerta temprana en caso de condiciones críticas y localizan automáticamente las fallas de aislamiento en menos de 5 segundos.
Mayor seguridad eléctrica
Monitoreo de todos los parámetros relevantes para los sistemas de TI médicos
Resolución más rápida de fallas
Localización automática de fallas de aislamiento en menos de 5 segundos
Integración perfecta en el sistema Bender
Nueva interfaz de comunicación BSC (consulte las preguntas frecuentes para obtener más detalles)

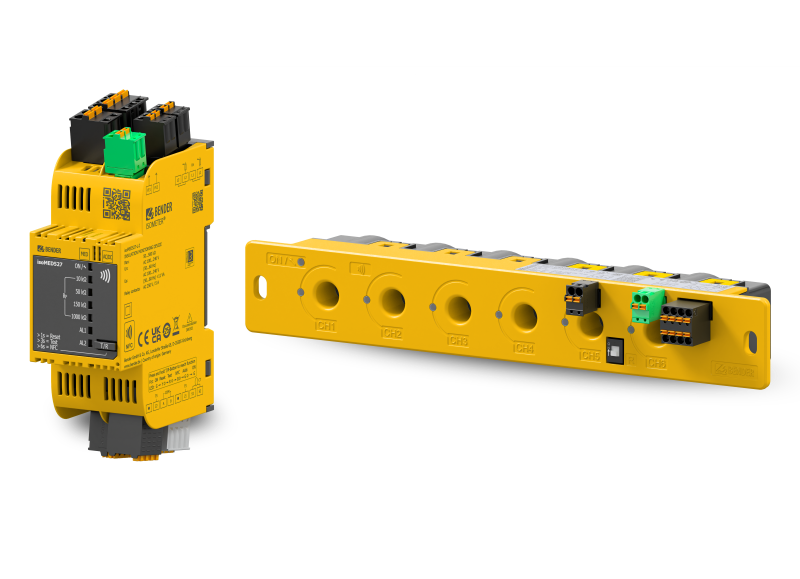

El ISOMETER® isoMED527 y el ISOSCAN® EDS551 combinan el monitoreo continuo del aislamiento con la localización automática de fallas en el aislamiento. Esto permite detectar cambios críticos en una etapa temprana y localizar fallas rápidamente, lo que garantiza operaciones seguras.

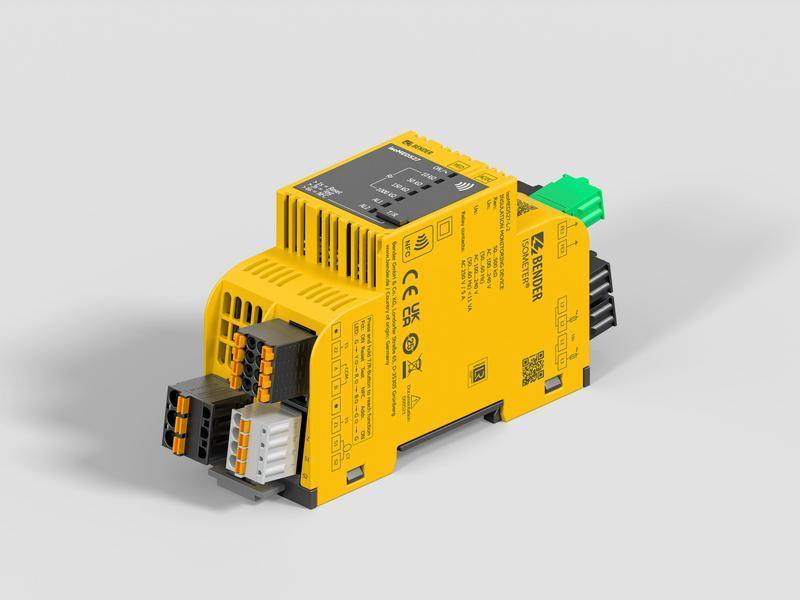

El ISOMETER® isoMED527 supervisa continuamente el estado eléctrico del sistema de TI médico y notifica de inmediato si se produce algún cambio o error.
El ISOSCAN® EDS551 complementa el monitoreo del aislamiento al localizar automáticamente fallas en el aislamiento y notificarlas en cuestión de segundos.
De acuerdo con la norma IEC 61557-8, los mensajes de alarma deben transmitirse a través de una advertencia remota de aislamiento (RIW). Para este fin, están disponibles el panel de control Bender CP9xx-EDGE y el indicador de alarma remota CP305 (a partir de la versión 2.0 del software).
En las salas médicas del Grupo 2, el suministro eléctrico debe permanecer disponible incluso en caso de una falla inicial de aislamiento. Para garantizar que una falla de aislamiento no pase desapercibida, se requiere una supervisión continua de la resistencia de aislamiento dentro de un sistema de TI.
La supervisión continua del aislamiento detecta el deterioro del aislamiento en una etapa no crítica y advierte sobre posibles condiciones críticas. Esto garantiza el funcionamiento confiable de las salas médicas.
La capacitancia de fuga del sistema tiene un impacto directo en la corriente de falla cuando se produce un fallo de aislamiento. El aumento de la capacitancia de fuga del sistema puede deberse a tramos largos de cable, devanados de transformadores, equipos médicos eléctricos conectados o fuentes de alimentación conmutadas envejecidas, dañadas o defectuosas conectadas al sistema de TI médico.
Dado que ISOMETER® isoMED527 e ISOSCAN® EDS551 también monitorean este importante parámetro del sistema y emiten una alerta temprana si la capacitancia de fuga del sistema se vuelve demasiado alta, se pueden implementar medidas correctivas antes de que se desarrolle una condición operativa crítica. Esto ayuda a reducir las corrientes de falla en caso de una primera falla de aislamiento, mejora la seguridad eléctrica y garantiza el funcionamiento confiable de los sistemas de TI médicos.
El sistema de localización de fallas de aislamiento identifica automáticamente el circuito en el que se ha producido una falla de aislamiento. Mientras que la supervisión del aislamiento detecta un deterioro de la resistencia de aislamiento, un sistema de localización de fallas de aislamiento ayuda a determinar dónde se encuentra la falla.
El ISOSCAN® EDS551 realiza esta tarea automáticamente y localiza fallas de aislamiento en menos de 5 segundos.
El protocolo BSC es un nuevo protocolo de bus que permite una comunicación más potente entre los dispositivos Bender. Permite que los dispositivos del sistema de monitoreo intercambien información y mensajes de alarma. El nuevo protocolo permite una activación más rápida de la alarma en caso de una falla de aislamiento, sin importar cuántos dispositivos de monitoreo estén integrados en el sistema.
Importante: El protocolo BSC no es compatible con el protocolo BMS utilizado anteriormente.
El panel de control Bender CP9xx-EDGE y el indicador de alarma remota CP305 (a partir de la versión de software 2.0) están disponibles para la alerta remota de aislamiento a través del protocolo BSC.
Los requisitos para los sistemas de TI médicos están definidos por la norma IEC 60364-7-710. Los requisitos para los dispositivos de monitoreo de aislamiento y la localización de fallas de aislamiento se especifican en las normas IEC 61557-8 e IEC 61557-9.
Además, se deben respetar las normas y regulaciones nacionales al planificar u operar un sistema de TI médico.
